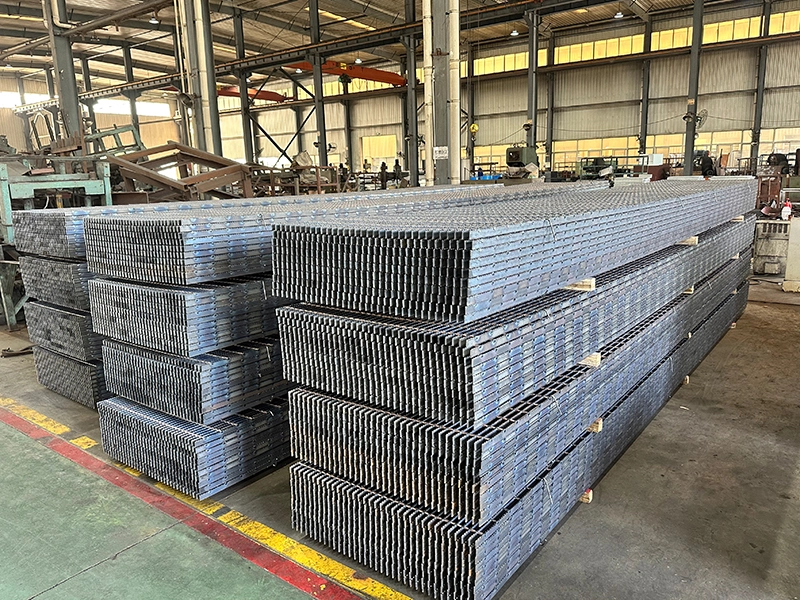

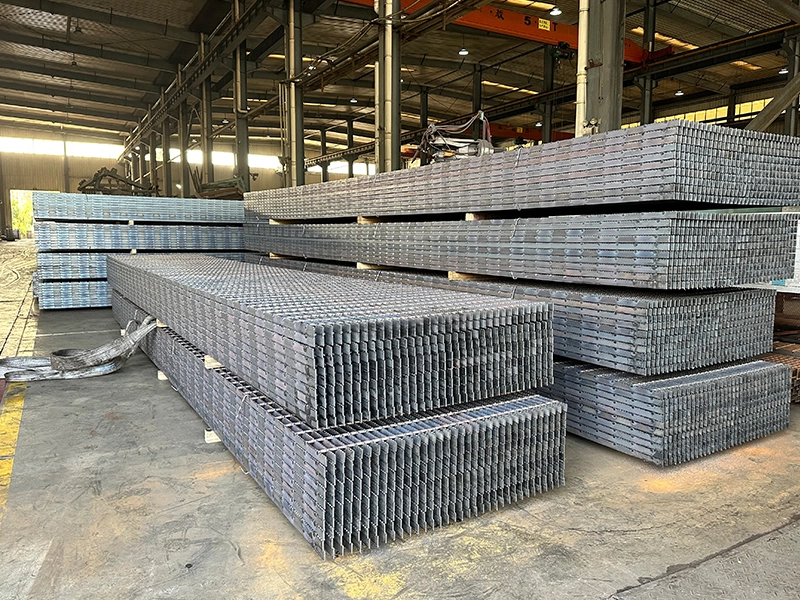

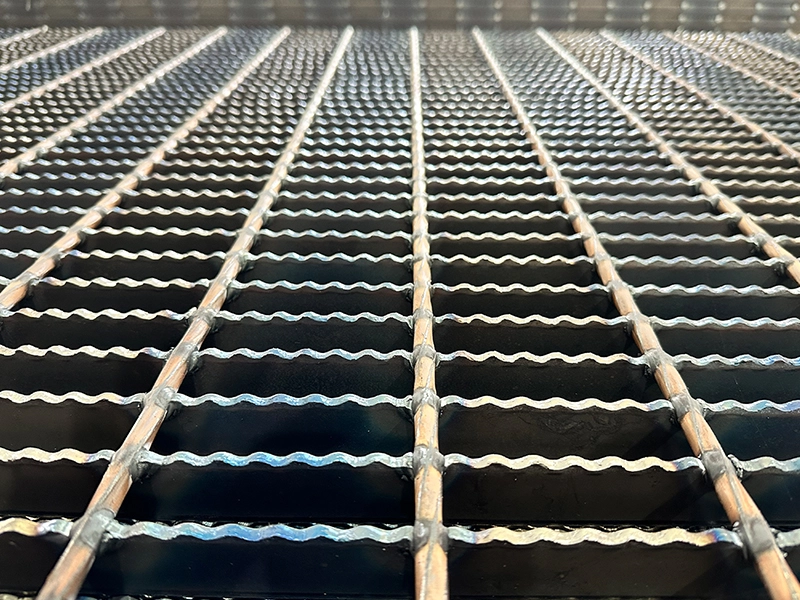

ألواح الشبكة الفولاذية الخام هي النسخ المسطحة غير المعالجة من الشبكة الفولاذية، وغالبًا ما تُستخدم كمواد أساسية لتصنيع منتجات نهائية مثل الممرات، ودرجات السلالم، وأغطية الخنادق، وتطبيقات صناعية متنوعة أخرى.
عادةً ما تُصنع هذه الألواح من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو الفولاذ المجلفن، وتتوفر بأحجام وسماكات وقدرات تحميل مختلفة.

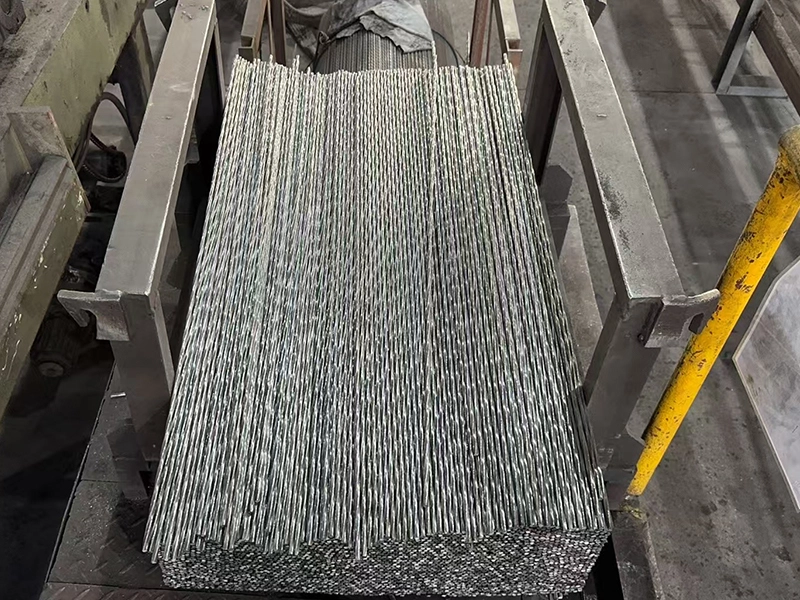

أشرطة التحمل: هي الأشرطة الرئيسية الداعمة التي تمتد بالتوازي مع طول اللوحة. وهي توفر القوة والقدرة على تحمل الأحمال.

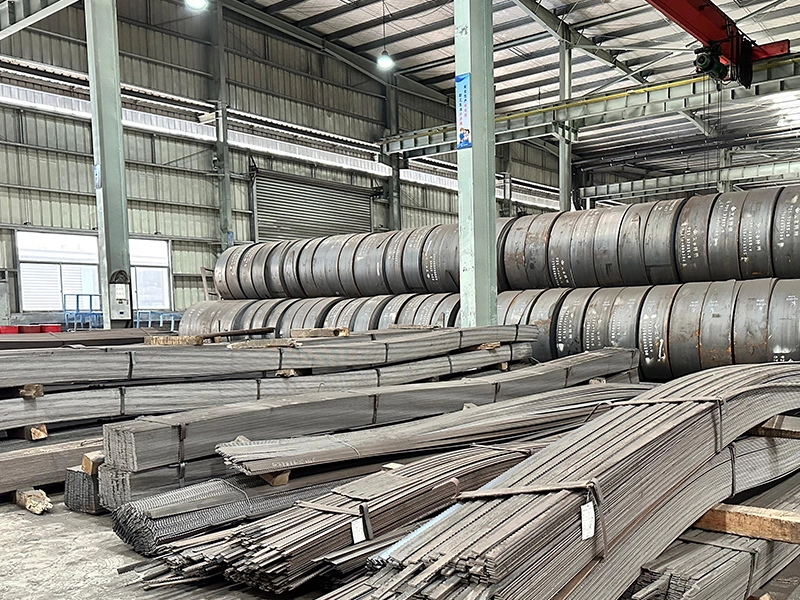

الأشرطة العرضية (أو القضبان العرضية): تمتد هذه الأشرطة بشكل عمودي على أشرطة التحمل وتساعد على تثبيتها في مكانها، مما يُشكل النمط الشبكي. كما أنها تضيف ثباتًا إلى اللوحة.
غالبًا ما يتم قص لوحة الشبكة الفولاذية الخام إلى مقاسات قياسية أو أبعاد مخصصة بناءً على متطلبات المستخدم النهائي. وبعد ذلك، قد تخضع لعمليات إضافية مثل الجلفنة (الطلاء بالزنك) أو الدهان لمقاومة التآكل، أو قد يتم لحامها أو تشغيلها آليًا لتلبية احتياجات التصميم المحددة.
| شريط التحمل (مم) | شريط العرض (مم) | تباعد أشرطة التحمل (مم) | تباعد أشرطة العرض (مم) | العرض (مم) | الطول (مم) | |||||||
| 20×3 | 5×5 | 6×6 | 8×8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | أخرى |
| 20×5 | 5×5 | 6×6 | 8×8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | أخرى |
| 25×3 | 5×5 | 6×6 | 8×8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | أخرى |
| 25×5 | 5×5 | 6×6 | 8×8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | أخرى |
| 30×3 | 5×5 | 6×6 | 8×8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | أخرى |
| 30×5 | 5×5 | 6×6 | 8×8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | أخرى |
| 32×3 | 5×5 | 6×6 | 8×8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | أخرى |
| 32×5 | 5×5 | 6×6 | 8×8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | أخرى |
| 40×3 | 5×5 | 6×6 | 8×8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | أخرى |
| 40×5 | 5×5 | 6×6 | 8×8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | أخرى |
| 50×3 | 5×5 | 6×6 | 8×8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | أخرى |
| 50×5 | 5×5 | 6×6 | 8×8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | أخرى |
| * الجدول يوضح المواصفات القياسية. إذا كانت هناك حاجة إلى نماذج أخرى، فسنقوم بتخصيصها للعملاء. | ||||||||||||
مادة الشبكة الفولاذية
| المعيار | معيار التصنيع | معيار مادة الفولاذ | ||
| القضيب الحامل | القضيب العرضي | الفولاذ المقاوم للصدأ | ||
| الصين | YB/T 4001.1-2019 | GB/T 700 Q235 Q235B | GB/T 700 Q235 | ASTM A240 GR304(L) أو GR316(L) |
| الولايات المتحدة الأمريكية | ANSI/NAAMM(MBG531-00) | ASTM A1011 CS Type B أو ASTM A36 | ASTM A510 | ASTM A240 GR304(L) أو GR316(L) |
| بريطانيا | BS4592 | BS EN 10025 | BS EN 10025 | BS EN 10258 |
| ألمانيا | DIN24537-1 | DIN EN 10025 | DIN EN 10025 | DIN EN 10088 |
| أستراليا | AS1657 | BS EN 10025 | BS EN 10025 | BS EN 10258 |
الجلفنة بالغمس الساخن
| معيار الجلفنة | الصين | الولايات المتحدة الأمريكية | ||
| GB/T 13912 | ASTM A123/A 123M | |||
| سماكة المادة | 3≤t≤6 | 1.6≤t≤3.2 | 3.2≤t≤4.8 | 4.8≤t≤6.4 |
| الحد الأدنى لمتوسط السماكة (μm) | 70 | 65 | 75 | 75 |
| التحويل | mils=μmx0.03937 oz/ft²=μmx0.02316 g/m²=μmx7.067 | |||
| *يمكن تخصيص سماكة طبقة الجلفنة وفقًا لاحتياجات العملاء | ||||
