رسم توضيحي مفصل من DIN EN ISO 14122 الجزء 4: السلالم، والسلالم المتحركة، والممرات، والشبكات الفولاذية مغطاة!

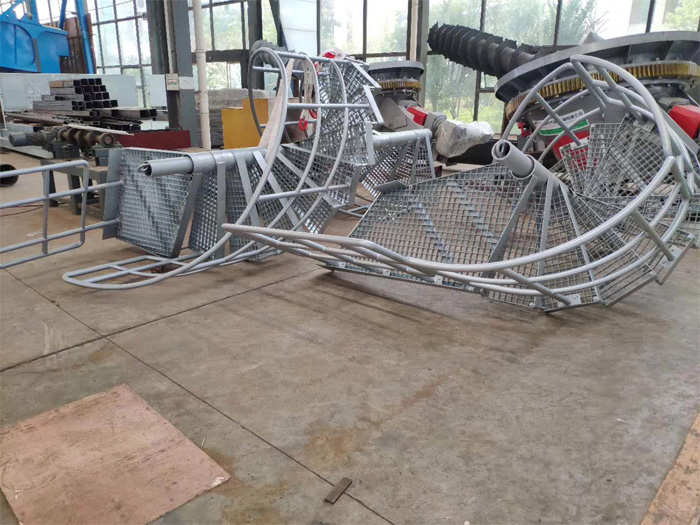

في المنصات الصناعية وأنظمة المعدات الميكانيكية، تُعد السلالم الفولاذية ودرجات الصعود وممرات الصيانة ومنصات التشغيل الهياكل الأساسية لضمان مرور آمن للأفراد.

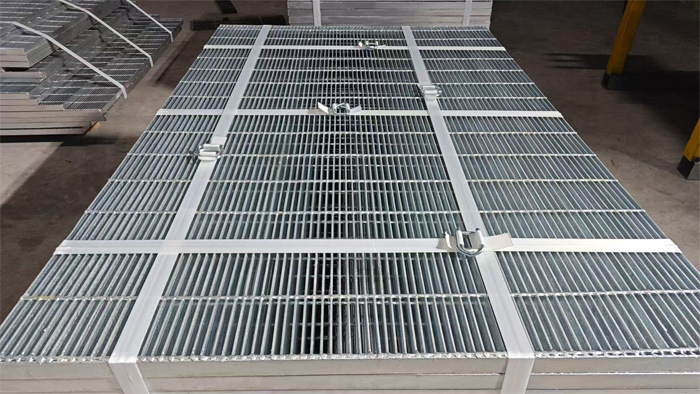

1. متطلبات اختيار الشبكات الفولاذية لدرجات السلالم

الحد الأدنى لعرض درجة السلم: ≥600مم

سعة التحميل: يجب أن تتحمل حمولة مركزة مقدارها 1.5 كيلو نيوتن (اختبار نقطة واحدة)

يُنصح باستخدام شبكات فولاذية مسننة + حافة أمامية مانعة للانزلاق، بموديلات مثل G325/30/100، G405/30/100

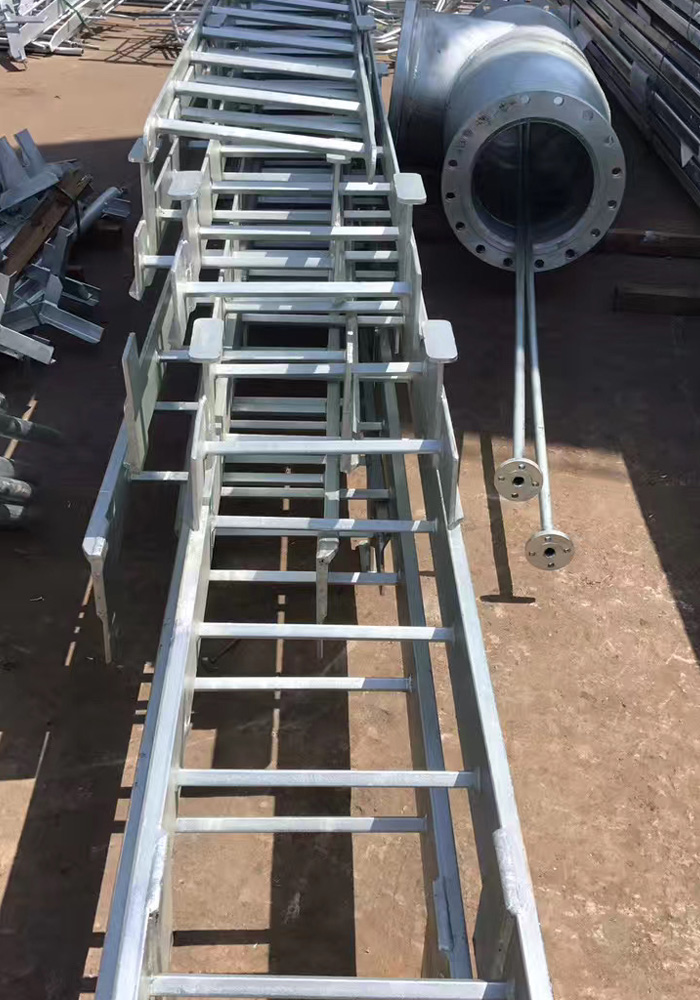

2. متطلبات درجات الشبكات الفولاذية للسلالم العمودية

تباعد ثابت (250مم ± 10)

يجب أن توفر ثباتاً للقدم وأداءً مانعاً للانزلاق

يُنصح باستخدام درجات فولاذية مثقبة مانعة للانزلاق أو شبكات فولاذية مسننة

3. معايير الشبكات الفولاذية للممرات/القنوات

الحد الأدنى لعرض الممر: ≥500مم (لشخص واحد)، ≥800مم (لشخصين)

يجب تثبيت حواجز حماية على الجانبين + ألواح حماية سفلى، ويجب أن تتحمل شبكات الممرات حمولة موزعة منتظمة مقدارها 5 كيلو نيوتن/م²

الموديلات الشائعة: G323/30/100، G405/30/100، G325/40/100

بالإضافة إلى متطلبات أبعاد الشبكات الفولاذية وقوتها وخصائصها المانعة للانزلاق، تؤكد DIN EN ISO 14122 أيضاً على:

يجب أن تتوافق قوة أدوات التثبيت المطابقة مع حمولة السحب

يجب أن تكون المعالجة السطحية مقاومة للتآكل (يُنصح بالغلفنة بالغمس الساخن)

يجب ألا يتجاوز خطأ التركيب المعيار المسموح

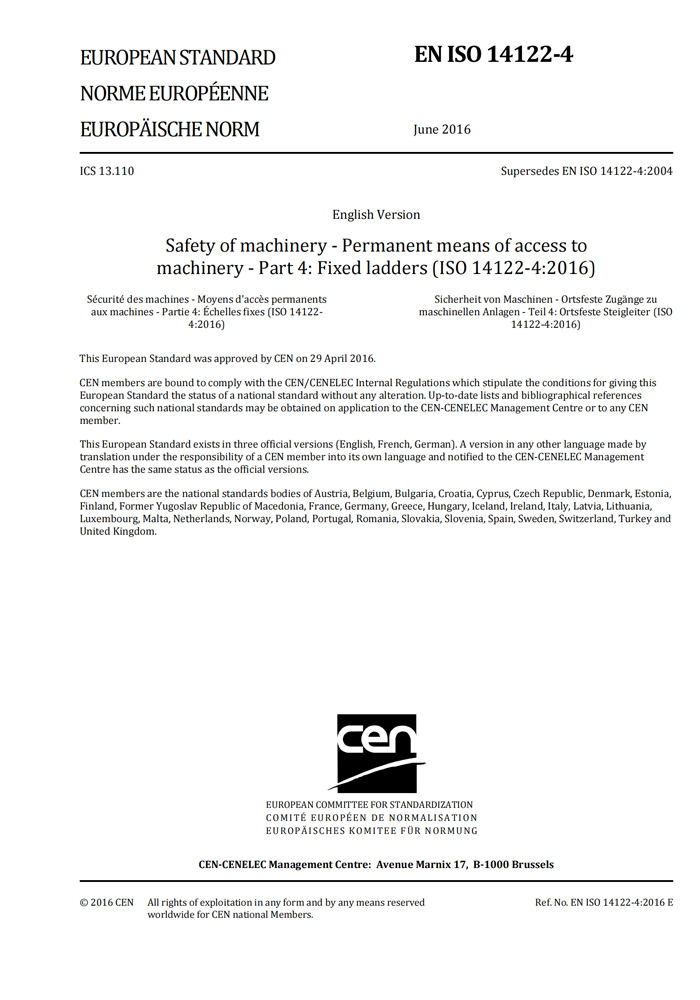

PDF: iso_14122-4_2016
