Name: شبك فولاذي مبرشم
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

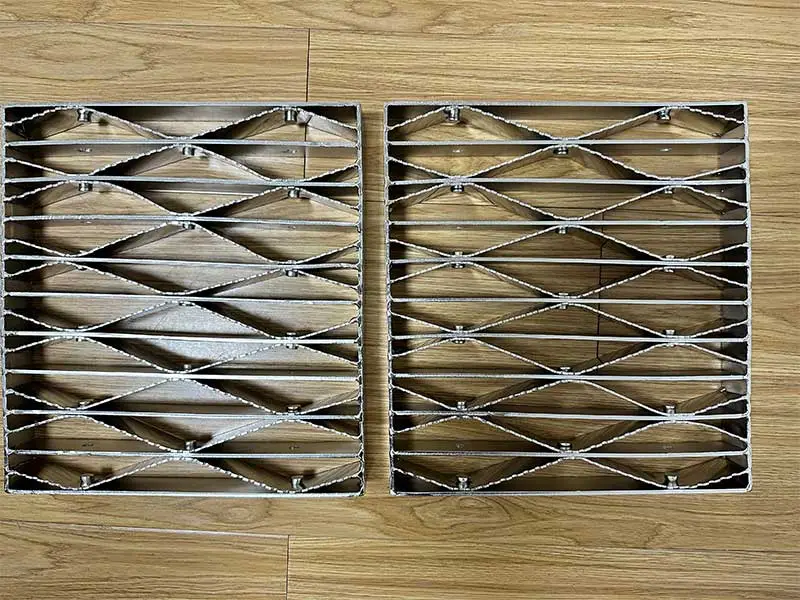

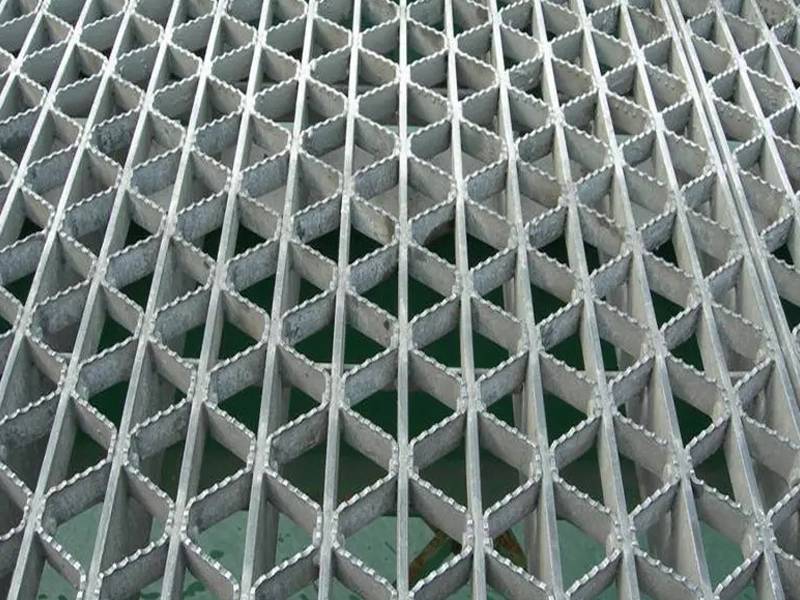

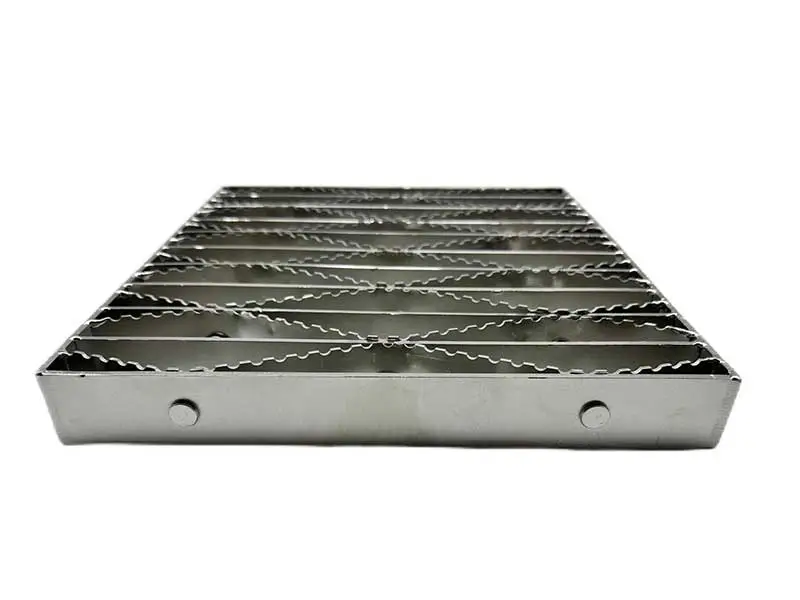

شبك فولاذي مبريش

铆接格栅是钢格栅产品之一，具有高承载能力、灵活性、耐碱耐酸性和防滑表面等特点。

它采用高强度铆钉将网状横杆和承载扁钢融合在一起，形成牢固的连接。

它可由碳钢、不锈钢或铝制成。

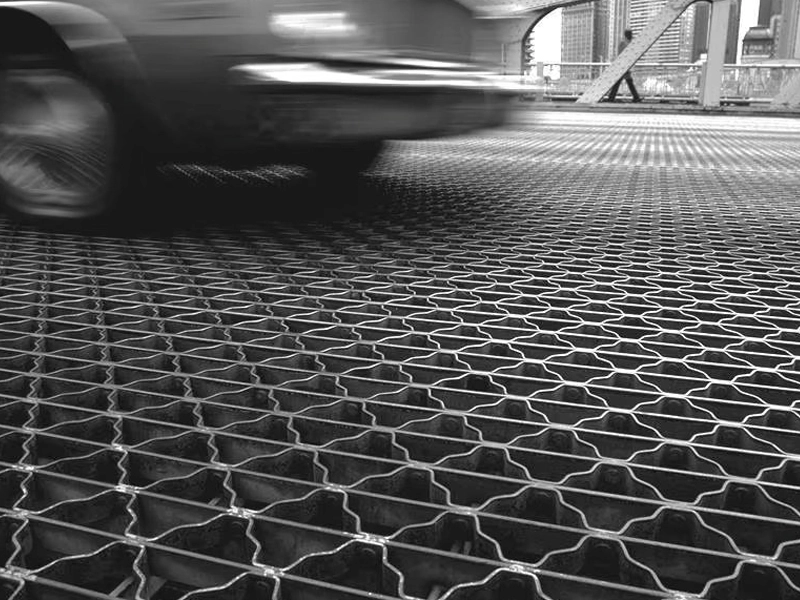

此外，它既提供平滑表面也提供锯齿表面。铆接钢格栅可广泛应用于楼梯踏步、走道、地板、盖板和桥梁桥面铺装。

Request A Quote

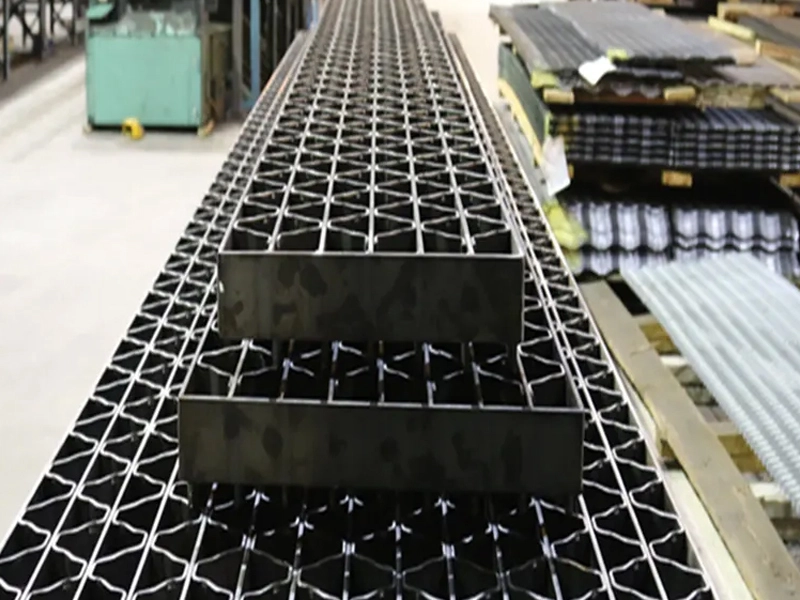

How to Make Riveted Steel Grating?**كيفية تصنيع الشبكة الفولاذية المبرشمة؟**

首先，根据设计要求的间距排列切割好的扁钢和横杆，然后使用铆钉枪或其他铆接设备将铆钉穿过扁钢和横杆的连接孔，并通过挤压或锤击使铆钉变形，从而使扁钢和横杆牢固地连接在一起。

铆接格栅板可选用碳钢、6000系列铝材和300系列不锈钢制成。这些产品的承载扁钢间距为1-1/8英寸或3/4英寸，标准铆钉间距为7英寸中心距。也可选择紧密铆钉间距，即3-1/2英寸中心距。

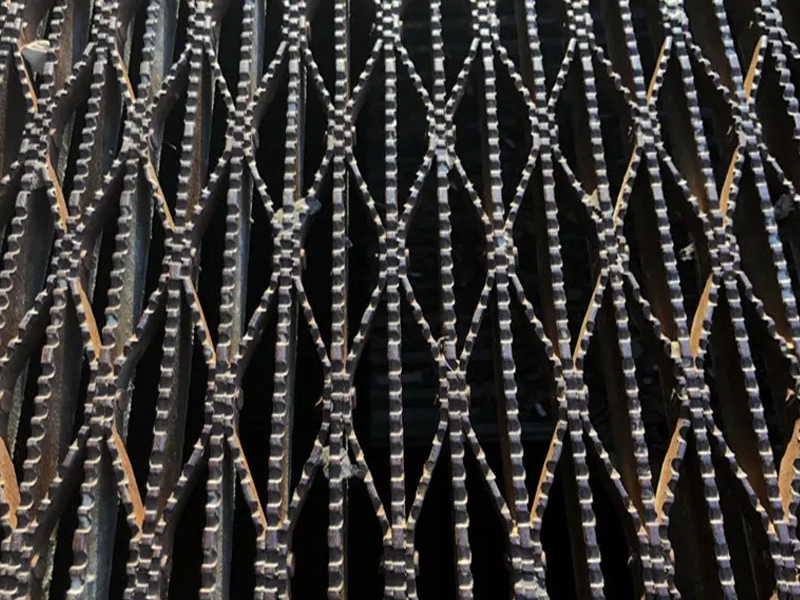

标准齿形为装配时格栅板扁钢的齿稍微高于承载扁钢的顶面。或者，用户可指定100%齿形，即承载扁钢和横杆均带有齿形。

مواصفات الشبكة المثبتة بالبرشام

الخامة: فولاذ كربوني، ألومنيوم سلسلة 6000، وفولاذ مقاوم للصدأ سلسلة 300
الفئة: يمكن تقسيم شبكة التثبيت (المبرشمة) إلى شبكات تثبيت خفيفة الخدمة وثقيلة الخدمة بناءً على قدرة التحمل.
المعالجة السطحية: مجلفنة، مطلية، أو بلمسات نهائية مطحونة.

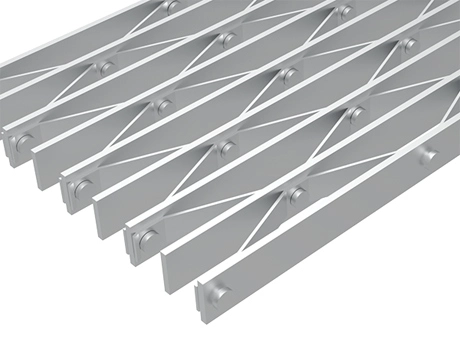

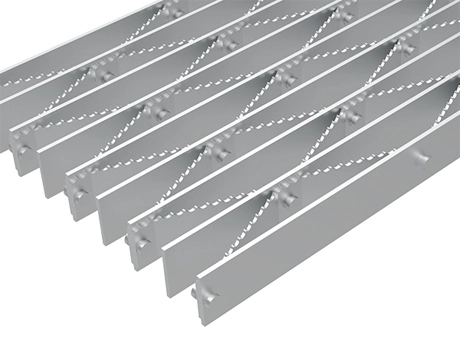

نوع السطح: سطح أملس أو سطح مسنن.
المعيار: مطابق لمعيار ANSI/NAAMM القياسي MBG 531.

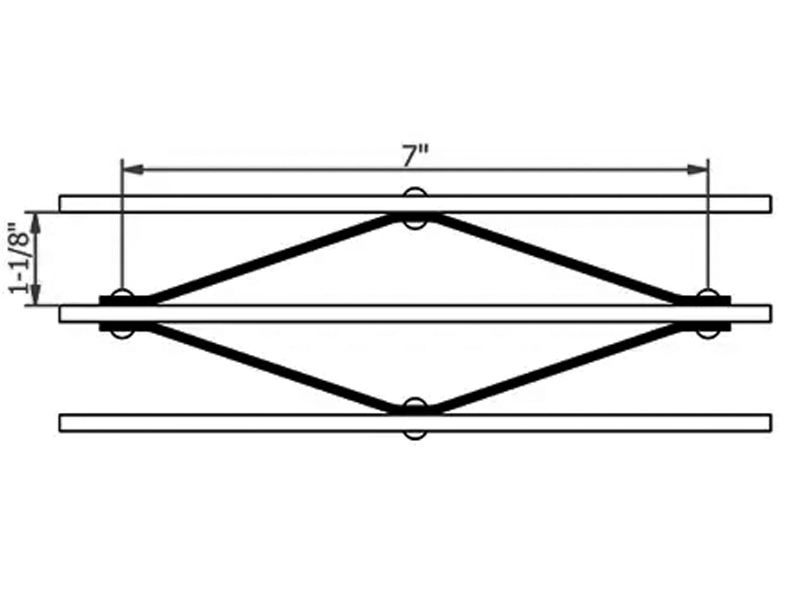

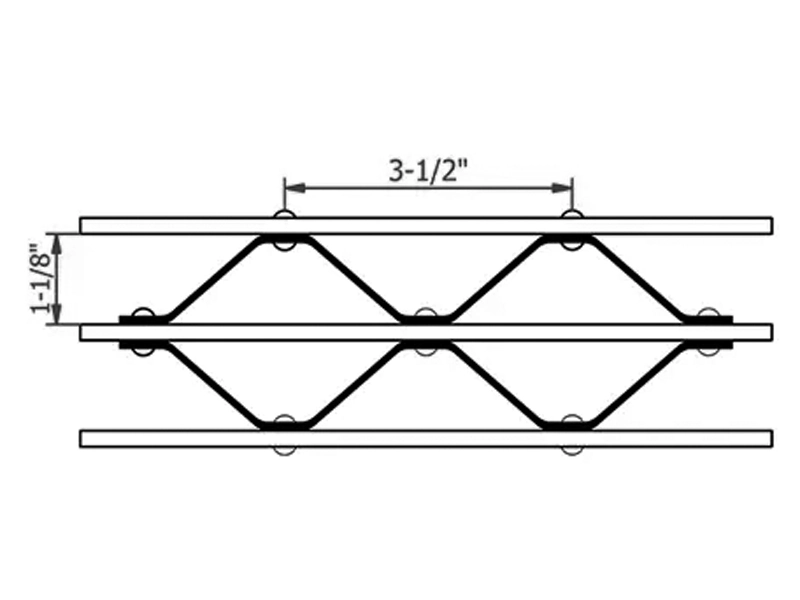

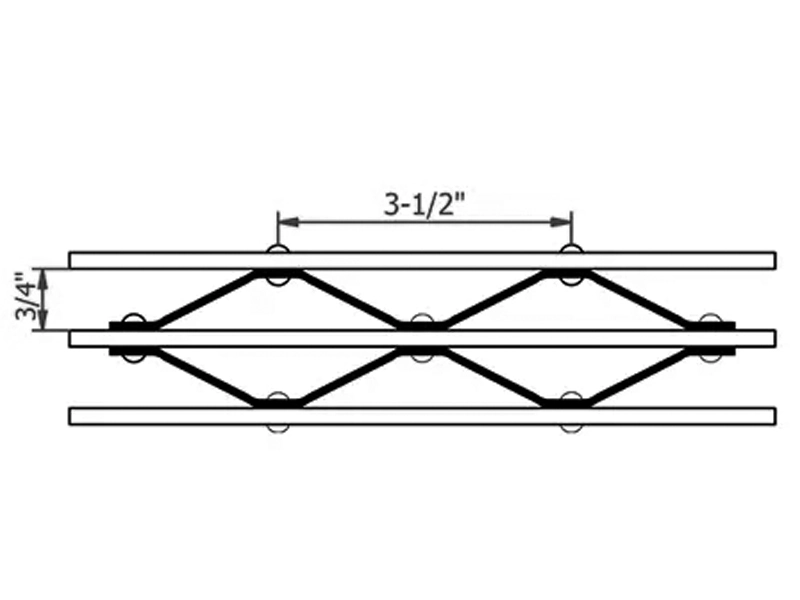

المسافات المتاحة: يتم تصنيع هذه المنتجات بقضبان تحمل متباعدة إما بمسافة 1-1/8 بوصة أو 3/4 بوصة، مع مسافة قياسية بين البراشيم تبلغ 7 بوصات من المركز إلى المركز. كما تتوفر مسافة برشام قريبة اختيارية تبلغ 3-1/2 بوصة من المركز إلى المركز.

الجدول 1: جدول الأحمال للفولاذ 18-R-7/3.5 (1-1/8 بوصة)
حجم قضيب التحمل (بوصة)	الوزن التقريبي بالرطل لكل قدم مربع *	أقصى مسافة للمشاة**	أنواع الأحمال	المسافة غير المدعومة
حجم قضيب التحمل (بوصة)	الوزن التقريبي بالرطل لكل قدم مربع *	أقصى مسافة للمشاة**	أنواع الأحمال	2'-0	2'-6	3'-0	3'-6	4'-0	4'-6	5'-0	5'-6	6'-0	6'-6	7'-0	8'-0
3/4 × 3/16	7.8	4'-0"	U	613	392	272	200	153	121	98	جميع الأحمال والانحرافات نظرية وتستند إلى المقاطع الإجمالية لقضبان التحمل، باستخدام إجهاد ألياف يبلغ 18000 رطل لكل بوصة مربعة.
			D	0.099	0.155	0.223	0.304	0.397	0.503	0.621	القيم ليست مطلقة كانت أم لا، فقد تتأثر سعة
			C	613	490	409	350	306	272	245	الحمل الفعلية بالاختلافات الطفيفة في تفاوتات المطحنة والتصنيع.
			D	0.079	0.124	0.179	0.243	0.318	0.402	0.497	الشبكات للمسافات الواقعة على يسار الخط الثقيل لها انحراف ≤ 1/4 بوصة لأحمال موزعة بكمية 100 رطل لكل قدم مربع.
1 × 1/8	7.6	4'-5"	U	726	465	323	237	182	144	116
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466
			C	726	581	484	415	363	323	291
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372
1 × 3/16	9.4	4'-11"	U	1090	697	484	356	272	215	174	144	U - حمل موزع بالرطل/قدم مربع
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466	0.563	C - حمل مركّز بالرطل/قدم من عرض الشبكة
			C	1090	872	726	623	545	484	436	396	D - الانحراف بالبوصة
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451
1-1/4 × 1/8	8.7	5'-3"	U	1135	726	504	371	284	224	182	150	126	/	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	/	/	/
			C	1135	908	757	649	567	504	454	413	378	/	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	/	/	/
1-1/4 × 3/16	11	5'-10"	U	1702	1090	757	556	426	336	272	225	189	161	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	0.629	/	/
			C	1702	1362	1135	973	851	757	681	619	567	524	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	0.504	/	/
1-1/2 × 1/8	9.9	6'-0"	U	1634	1046	726	534	409	323	262	216	182	155	133	102
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	1634	1307	1090	934	817	726	654	594	545	503	467	409
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-1/2 × 3/16	12.5	6'-8"	U	2451	1569	1090	800	613	484	392	324	272	232	200	153
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	2451	1961	1634	1401	1226	1090	981	891	817	754	700	613
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-3/4 × 3/16	14.2	7'-6"	U	3337	2135	1483	1090	834	659	534	441	371	316	272	209
			D	0.043	0.067	0.096	0.13	0.17	0.215	0.266	0.322	0.383	0.45	0.521	0.681
			C	3337	2669	2224	1907	1668	1483	1335	1213	1112	1027	953	834
			D	0.034	0.053	0.077	0.104	0.136	0.172	0.213	0.257	0.306	0.36	0.417	0.545
2 × 3/16	16.8	8'-3"	U	4358	2789	1937	1423	1090	861	697	576	484	413	356	272
			D	0.037	0.058	0.084	0.114	0.149	0.189	0.233	0.282	0.335	0.393	0.456	0.596
			C	4358	3486	2905	2490	2179	1937	1743	1585	1453	1341	1245	1090
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
2-1/4 × 3/16	18.3	9'-0"	U	5515	3530	2451	1801	1379	1090	883	729	613	522	450	345
			D	0.033	0.052	0.074	0.101	0.132	0.168	0.207	0.25	0.298	0.35	0.406	0.53
			C	5515	4412	3677	3152	2758	2451	2206	2006	1839	1697	1576	1379
			D	0.026	0.041	0.06	0.081	0.106	0.134	0.166	0.2	0.238	0.28	0.324	0.424
2-1/2 × 3/16	19.9	9'-9"	U	6809	4358	3026	2223	1702	1345	1090	900	757	645	556	426
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
			C	6809	5447	4540	3891	3405	3026	2724	2476	2270	2095	1946	1702
			D	0.024	0.037	0.054	0.073	0.095	0.121	0.149	0.18	0.215	0.252	0.292	0.381
* الوزن لكل قدم مربع بناءً على براشيم متباعدة بمسافة 7 بوصات من المركز إلى المركز. أضف 0.40 رطل لكل قدم مربع لمسافات البراشيم التي تكون 3-1/2 بوصة.
** يتم تعريف الحمل الأقصى للمشاة على أنه حمل موزع بمقدار 100# مع انحراف ≤ 1/4 بوصة. يُعتبر معيار الانحراف الأقصى البالغ 1/4 بوصة متوافقًا مع راحة المشاة، ولكنه قد يتجاوز ذلك لظروف تحميل أخرى وفقًا لتقدير السلطة المحددة.

الجدول 2: جدول الأحمال للفولاذ 12-R-7/3.5 (3/4 بوصة)
حجم قضيب التحمل (بوصة)	الوزن التقريبي بالرطل لكل قدم مربع *	أقصى مسافة للمشاة**	أنواع الأحمال	المسافة غير المدعومة
حجم قضيب التحمل (بوصة)	الوزن التقريبي بالرطل لكل قدم مربع *	أقصى مسافة للمشاة**	أنواع الأحمال	2'-0	2'-6	3'-0	3'-6	4'-0	4'-6	5'-0	5'-6	6'-0	6'-6	7'-0	8'-0
3/4 × 3/16	10.7	4'-4"	U	858	549	381	280	215	170	جميع الأحمال والانحرافات نظرية وتستند إلى المقاطع الإجمالية لقضبان التحمل، باستخدام إجهاد ألياف يبلغ 18000 رطل لكل بوصة مربعة.
			D	0.099	0.155	0.223	0.304	0.397	0.503	القيم ليست مطلقة كانت أم لا، فقد تتأثر سعة
			C	858	686	572	490	429	381	الحمل الفعلية بالاختلافات الطفيفة في تفاوتات المطحنة والتصنيع.
			D	0.079	0.124	0.179	0.243	0.318	0.402	الشبكات للمسافات الواقعة على يسار الخط الثقيل لها انحراف ≤ 1/4 بوصة لأحمال موزعة بكمية 100 رطل لكل قدم مربع.
1 × 3/16	12.8	5'-4"	U	1525	976	678	498	381	301	244	202	U - حمل موزع بالرطل/قدم مربع
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466	0.563	C - حمل مركّز بالرطل/قدم من عرض الشبكة
			C	1525	1220	1017	872	763	678	610	555	D - الانحراف بالبوصة
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451
1-1/4 × 3/16	15	6'-4"	U	2383	1525	1059	778	596	471	381	315	265	/	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	/	/	/
			C	2383	1907	1589	1362	1192	1059	953	867	794	/	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	/	/	/
1-1/2 × 3/16	17.1	7'-3"	U	3432	2196	1525	1121	858	678	549	454	381	325	280	215
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	3432	2745	2288	1961	1716	1525	1373	1248	1144	1056	981	858
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-3/4 × 3/16	19.4	8'-2"	U	4671	2989	2076	1525	1168	923	747	618	519	442	381	292
			D	0.043	0.067	0.096	0.13	0.17	0.215	0.266	0.322	0.383	0.45	0.521	0.681
			C	4671	3737	3114	2669	2336	2076	1868	1699	1557	1437	1335	1168
			D	0.034	0.053	0.077	0.104	0.136	0.172	0.213	0.257	0.306	0.36	0.417	0.545
2 × 3/16	22.9	9'-0"	U	6101	3905	2712	1992	1525	1205	976	807	678	578	498	381
			D	0.037	0.058	0.084	0.114	0.149	0.189	0.233	0.282	0.335	0.393	0.456	0.596
			C	6101	4881	4067	3486	3050	2712	2440	2219	2034	1877	1743	1525
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
2-1/4 × 3/16	25	9'-10"	U	7721	4942	3432	2521	1930	1525	1235	1021	858	731	630	483
			D	0.033	0.052	0.074	0.101	0.132	0.168	0.207	0.25	0.298	0.35	0.406	0.53
			C	7721	6177	5148	4412	3861	3432	3089	2808	2574	2376	2206	1930
			D	0.026	0.041	0.06	0.081	0.106	0.134	0.166	0.2	0.238	0.28	0.324	0.424
2-1/2 × 3/16	27.2	10'-8"	U	9533	6101	4237	3113	2383	1883	1525	1261	1059	903	778	596
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
			C	9533	7626	6355	5447	4766	4237	3813	3466	3178	2933	2724	2383
			D	0.024	0.037	0.054	0.073	0.095	0.121	0.149	0.18	0.215	0.252	0.292	0.381
* الوزن لكل قدم مربع بناءً على براشيم متباعدة بمسافة 7 بوصات من المركز إلى المركز. أضف 0.40 رطل لكل قدم مربع للمنتجات الفولاذية ذات مسافات البراشيم التي تكون 3-1/2 بوصة.
** يتم تعريف الحمل الأقصى للمشاة على أنه حمل موزع بمقدار 100# مع انحراف ≤ 1/4 بوصة. يُعتبر معيار الانحراف الأقصى البالغ 1/4 بوصة متوافقًا مع راحة المشاة، ولكنه قد يتجاوز ذلك لظروف تحميل أخرى وفقًا لتقدير السلطة المحددة.
