شبكة ألمنيوم

Name: شبكة ألومنيوم
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

يتم تشكيل شبكة الألمنيوم عن طريق بثق وتثبيت قضبان وأعمدة الألمنيوم القياسية باستخدام المعدات. وتتميز بعدم التشوه أو تغيّر اللون في ظروف الاستخدام العادية، ومقاومة قوية للعوامل الجوية والتآكل، وأداء جيد لتبديد الحرارة، وعدم الحاجة إلى الصيانة وعمر خدمة طويل.

كبديل عن شبكة الفولاذ, شبكة الألمنيوم مصنوعة من سبيكة الألمنيوم 6063، وتتمثل عناصر السبائك الرئيسية في المغنيسيوم والسيليكون. ونظرًا للخصائص العنصرية والهيكلية لشبكة الألمنيوم، فإنها لا تتمتع بقدرة التحمل المناظرة لشبكة الفولاذ فحسب، بل تمتلك أيضًا العديد من الخصائص التي لا تتوفر في شبكة الفولاذ، مثل مقاومة التآكل الجيدة، وخصائص الطلاء الكهربائي، والوزن الخفيف، والمظهر الجميل، وغيرها. وتتميز منتجات شبكة الألمنيوم بدرجة عالية من التوحيد القياسي، وضبط صارم ودقيق للأبعاد، وتركيب مريح وسريع. وبالمقارنة مع تقنيات البناء التقليدية، فإن استخدام شبكة الألمنيوم يقلل بشكل كبير من وقت أعمال البناء في الموقع، كما تتحسن جودة البناء والجمالية العامة للمشروع بشكل ملحوظ.

Request A Quote

تصنيف شبكات الألمنيوم

شبكة ألمنيوم مستطيلة مضغوطة

تعتبر شبكة الألمنيوم القياسية النموذج الأكثر استخداماً بين منتجات شبكات الألمنيوم. تُصنع من ألمنيوم مسطح وألمنيوم مربع عبر عملية البثق بمسافات محددة. وتتميز بعدم وجود نقاط لحام، وترابط متين، وخفة الوزن، وقوة عالية، وانخفاض استهلاك الطاقة، ومقاومة التآكل.

تبعاً لمتطلبات مقاومة الانزلاق المختلفة، يمكن تقسيمها إلى شبكة ألمنيوم ذات سطح أملس وشبكة ألمنيوم مسننة.

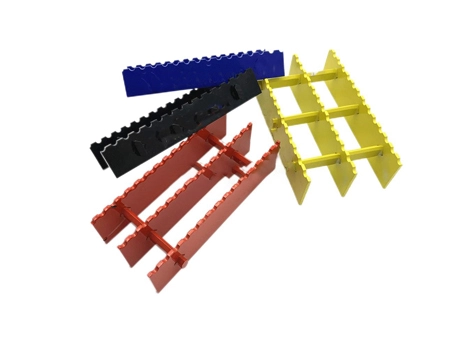

سطح مستوٍ شبكة ألمنيوم مستطيلة مضغوطة

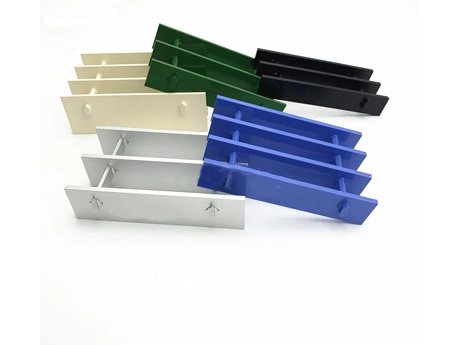

سطح مسنن شبكة ألمنيوم مستطيلة مضغوطة

تسمية الشبكة الألومنيوم

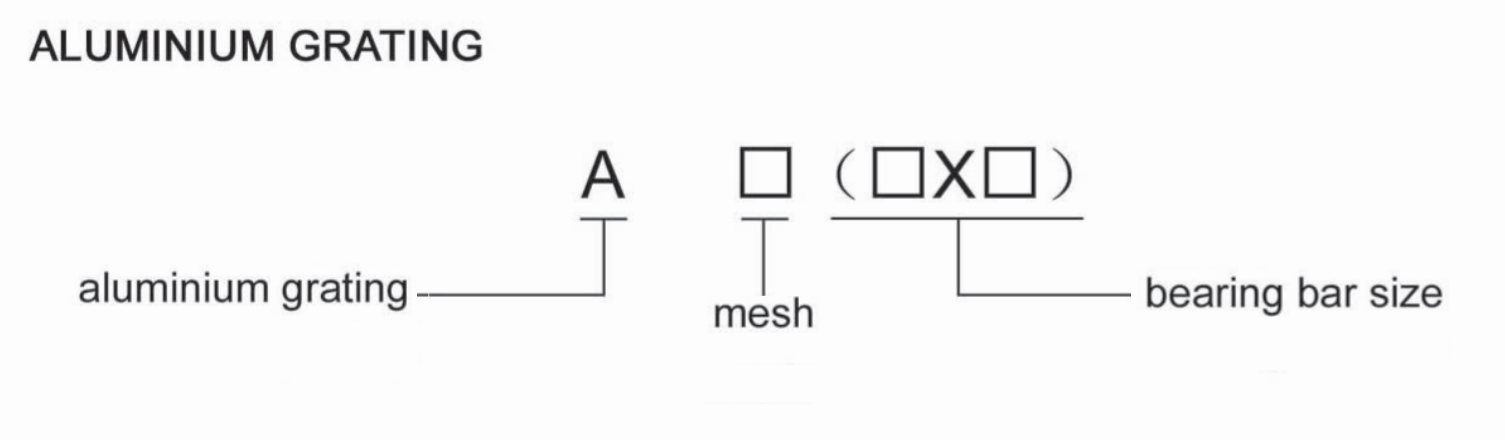

تسمية شبكة الألمنيوم

معالجة السطح

تشطيب مطحون
أنودة
طلاء مسحوق

نطاق التطبيق

الظروف الخارجية للأسوار والحواجز
ديكور الجدران الخارجية
أغطية أنظمة الصرف الحضري
الأرصفة
المنصات

جدول الأحمال والانحرافات لشبكات الألمنيوم المستطيلة المضغوطة

النوع	تباعد أعمدة التحميل (مم)	تباعد الأعمدة العرضية (مم)	الكتلة كجم/م²	أقصى امتداد عند 4 كيلوباسكال وانحراف 5 مم (مم)	حجم عمود التحميل (مم)		الامتداد 200	الامتداد 350	الامتداد 500	الامتداد 650
AE(20x5)	60	100	7.102	776	20x5	U	93.77	30.61	15.00	8.88	الامتداد 800
AEF(20x5)	60	50	8.652	776	20x5	D	0.51	1.56	3.20	5.42	الامتداد 800
AC(20x5)	40	100	9.254	857	20x5	U	143.41	46.82	22.94	13.57	8.93
ACF(20x5)	40	50	10.804	857	20x5	D	0.52	1.59	3.26	5.53	8.43
AC(25x3)	40	100	7.371	893	25x3	U	134.45	43.90	21.21	12.72	8.40
ACF(25x3)	40	50	8.921	893	25x3	D	0.42	1.28	2.61	4.42	6.71
AE(25x5)	60	100	8.447	916	25x5	U	146.51	47.84	23.44	13.87	9.15
AEF(25x5)	60	50	9.997	916	25x5	D	0.41	1.25	2.56	4.33	6.58
AB(20x5)	30	100	11.406	920	20x5	U	187.54	61.23	30.05	17.78	11.73	الامتداد 950
ABF(20x5)	30	50	12.956	920	20x5	D	0.51	1.56	3.19	5.41	8.22	الامتداد 950
AB(25x3)	30	100	8.985	958	25x3	U	175.82	57.41	28.13	16.64	10.98	7.79
ABF(25x3)	30	50	10.535	958	25x3	D	0.41	1.25	2.56	4.33	6.58	9.31
AC(25x5)	40	100	11.137	1012	25x5	U	224.08	71.93	35.85	21.21	14.00	9.93
ACF(25x5)	40	50	12.687	1012	25x5	D	0.42	1.28	2.61	4.41	6.70	9.49
AC(32x3)	40	100	8.953	1073	32x3	U	220.28	71.93	35.24	20.85	13.76	9.76
ACF(32x3)	40	50	10.502	1073	32x3	D	0.32	1.00	2.04	3.45	5.23	7.4
AB(25x5)	30	100	13.827	1086	25x5	U	293.03	95.68	46.88	27.74	18.31	12.98	الامتداد 1100
ABF(25x5)	30	50	15.377	1086	25x5	D	0.41	1.25	2.56	4.33	6.57	9.3	الامتداد 1100
AE(32x5)	60	100	10.330	1101	32x5	U	240.05	78.38	38.40	22.72	15.00	10.63	7.93
AEF(32x5)	60	50	11.88	1101	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.76
AB(32x3)	30	100	11.019	1152	32x3	U	288.06	94.06	46.09	27.27	18.00	12.76	9.52
ABF(32x3)	30	50	12.568	1152	32x3	D	0.32	0.98	2.00	3.38	5.13	7.25	9.75
AC(32x5)	40	100	13.773	1216	32x5	U	367.14	119.88	58.74	34.75	22.94	16.27	12.13	الامتداد 1250
ACF(32x5)	40	50	15.323	1216	32x5	D	0.32	1.00	2.03	3.44	5.23	7.39	9.94	الامتداد 1250
AE(40x5)	60	100	12.482	1300	40x5	U	375.08	122.47	60.01	35.51	23.44	16.62	12.39	9.60
AEF(40x5)	60	50	14.032	1300	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.08
AB(32x5)	30	100	17.216	1304	32x5	U	480.11	156.77	76.81	45.45	30.00	21.27	15.87	12.29
ABF(32x5)	30	50	18.766	1304	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.74	12.62
AB(40x3)	30	100	13.343	1360	40x3	U	450.10	146.97	72.01	42.61	28.13	19.94	14.87	11.52	الامتداد 1400
ABF(40x3)	30	50	14.892	1360	40x3	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.07	الامتداد 1400
AE(45x5)	60	100	13.827	1419	45x5	U	474.72	155.01	75.95	44.94	29.67	21.04	15.69	12.15	9.68
AEF(45x5)	60	50	15.377	1419	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.91	8.95	11.25
AC(40x5)	40	100	16.786	1435	40x5	U	573.66	187.31	91.78	54.31	35.39	25.42	18.96	14.68	11.70
ACF(40x5)	40	50	18.336	1435	40x5	D	0.26	0.80	1.63	2.75	4.18	5.90	7.93	10.27	12.91
AE(50x5)	60	100	15.172	1535	50x5	U	586.07	191.37	93.77	55.48	36.62	25.97	19.37	15.00	11.96
AEF(50x5)	60	50	16.722	1535	50x5	D	0.20	0.62	1.28	2.16	3.28	4.63	6.21	8.04	10.11
AB(40x5)	30	50	21.090	1538	40x5	U	750.17	244.95	120.02	71.02	46.88	33.24	24.79	19.20	15.30	الامتداد 1550
ABF(40x5)	30	100	22.640	1538	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.06	12.66	الامتداد 1550
AC(45x5)	40	100	18.669	1566	45x5	U	726.04	237.07	116.16	68.73	45.37	32.17	24.00	18.58	14.81	12.08
ACF(45x5)	40	50	20.219	1566	45x5	D	0.23	0.71	1.45	2.45	3.71	5.24	7.04	9.11	11.46	14.09
AB(50x3)	30	100	16.248	1605	50x3	U	703.29	229.64	112.52	66.58	43.95	31.17	23.24	18.00	14.35	11.70
ABF(50x3)	30	50	17.798	1605	50x3	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.04	10.10	12.42
AB(45x5)	30	100	23.511	1677	45x5	U	949.44	310.02	151.91	89.88	59.34	42.08	31.38	24.30	19.37	15.80
ABF(45x5)	30	50	25.061	1677	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.90	8.94	11.23	13.81
AC(50x5)	40	100	20.552	1692	50x5	U	896.35	292.68	143.41	84.86	56.02	39.72	29.63	22.94	18.29	14.92	الامتداد 1700
ACF(50x5)	40	50	22.102	1692	50x5	D	0.21	0.64	1.30	2.20	3.34	4.71	6.33	8.19	10.30	12.66	الامتداد 1700
AB(50x5)	30	100	25.932	1813	50x5	U	1172.15	382.74	187.54	110.97	73.25	51.95	38.74	30.00	23.92	19.51	16.22	الامتداد 1850
ABF(50x5)	30	50	27.482	1813	50x5	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.03	10.10	12.41	14.97	الامتداد 1850
AE(65x5)	60	100	19.207	1864	65x5	U	990.46	323.41	158.47	93.77	61.90	43.89	32.74	25.35	20.21	16.49	13.7	11.57	الامتداد 2000
AEF(65x5)	60	50	20.757	1864	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.48	13.63	الامتداد 2000
AC(65x5)	40	100	26.201	2054	65x5	U	1514.83	494.63	242.37	143.41	94.67	67.13	50.07	38.77	30.91	25.22	20.96	17.70	15.14	الامتداد 2150
ACF(65x5)	40	50	27.751	2054	65x5	D	0.16	0.49	1.00	1.69	2.57	3.62	4.86	6.29	7.90	9.70	11.70	13.88	16.27	الامتداد 2150
AB(65x5)	30	100	33.195	2198	65x5	U	1980.93	646.83	316.94	187.54	123.80	87.79	65.48	50.71	40.42	32.98	27.41	23.15	19.80	17.14
ABF(65x5)	30	50	34.745	2198	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.47	13.61	15.95	18.48

عندما يكون الانحراف أقل من 5 مم، يكون المشي أكثر راحة

U= حمل موزع بشكل موحد بالكيلوباسكال (كيلوباسكال أو كيلو نيوتن/م²)

D= أقصى انحراف بالملليمتر (مم)

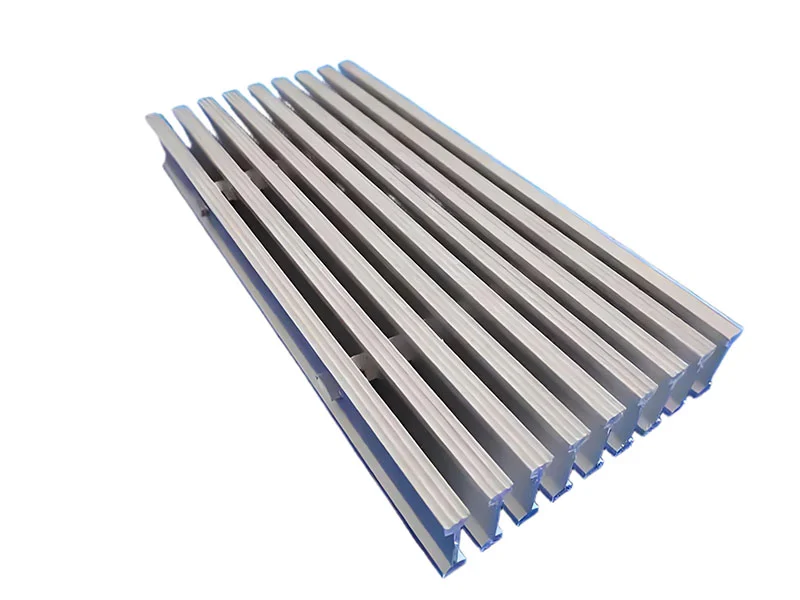

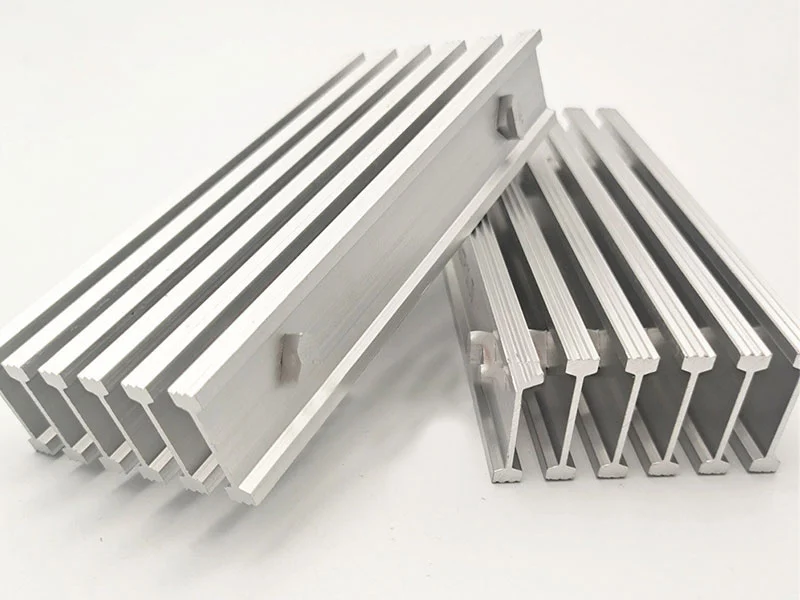

أنا شبكة ألمنيوم مضغوطة على شكل حرف I

كما يوحي الاسم، فإن المقطع العرضي لشبكة الألمنيوم الشبكية على شكل حرف "I" تكون على شكل "I"، ويتم معالجة السطحين العلوي والسفلي بأسنان سلكية، مما يعزز خاصية مقاومة الانزلاق للمنتج نفسه. في نفس الوقت، تتمتع بنفس قدرة التحمل مثل شبكة الألمنيوم القياسية، ولكن المادة أخف وزناً وأكثر فعالية من حيث التكلفة. بالإضافة إلى ذلك، فإن المسافة الصغيرة جداً البالغة 11.1 ملم توفر حماية خاصة للكراسي المتحركة والكعب العالي، وتستخدم بشكل رئيسي في المناظر الطبيعية للحدائق والممرات والمرافق العامة وغيرها من المجالات.

معالجة السطح

تشطيب مطحون
أنودة
طلاء مسحوق

مزايا شبكة الألمنيوم على شكل حرف I

شكل أخف وزناً، أكثر اقتصادية
كثافة أعلى ومساحة تلامس أكبر، مناسبة للكراسي المتحركة والكعب العالي
أداء أفضل في مقاومة الانزلاق

جدول الأحمال والانحرافات لشبكة الألمنيوم المضغوطة على شكل حرف I

النوع	تباعد أشرطة التحميل (مم)	الكتلة كجم/م²	أقصى امتداد عند 4 كيلوباسكال وانحراف 5 مم (مم)	حجم شريط التحميل (مم)		الامتداد 600	الامتداد 750	الامتداد 900	الامتداد 1050	الامتداد 1200	الامتداد 1350	الامتداد 1500	الامتداد 1650	الامتداد 1800	الامتداد 1950	الامتداد 2100	الامتداد 2400
AB25x6I	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6I	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6I	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6I	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6I	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6I	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6I	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6I	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6I	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6I	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6I	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6I	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6I	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6I	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U = الحمل الموزع بالتساوي بالكيلوباسكال (كيلوباسكال أو كيلو نيوتن/م²)

D = أقصى انحراف بالمليمتر (مم)

أنا شبكة ألمنيوم مضغوطة على شكل حرف I

شبكة ألمنيوم مضغوطة بشكل حرف T

شبكة الألمنيوم بار T تتمتع بمساحة دعم أكبر. هذا التصميم يزيد من مساحة التلامس لسطح المنتج، مما يحسن بشكل كبير راحة المشي. معالجة سطح الخط المحزز تجعل مقاومة الانزلاق أكثر فعالية أيضًا. يمكن أن يصل الحد الأدنى لفجوة السطح إلى 2 مم. نوفر مجموعة متنوعة من المسافات، بما في ذلك المسافات المتوافقة مع قانون الأمريكيين ذوي الإعاقة.

معالجة السطح

تشطيب مطحون
أنودة
طلاء مسحوق

شكل السطح

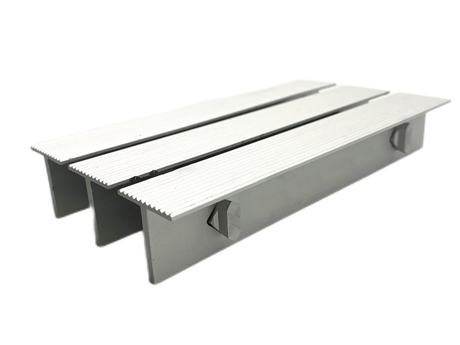

تشطيب محزز

تشطيب محزز

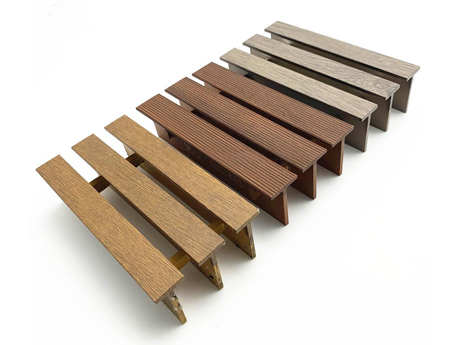

تقليد نقش الخشب

تقليد نقش الخشب

نطاق التطبيق

غطاء تصريف
منصة
ممر

جدول الأحمال والانحرافات لشبكة الألمنيوم بار T المربوطة

النوع	تباعد قضبان الحمل (مم)	الكتلة كجم/م²	أقصى امتداد عند حمل 4 كيلوباسكال وانحراف 5 مم(مم)	حجم قضيب الحمل(مم)		الامتداد 600	الامتداد 750	الامتداد 900	الامتداد 1050	الامتداد 1200	الامتداد 1350	الامتداد 1500	الامتداد 1650	الامتداد 1800	الامتداد 1950	الامتداد 2100	الامتداد 2400
AB25x6T	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6T	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6T	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6T	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6T	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6T	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6T	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6T	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6T	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6T	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6T	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6T	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6T	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6T	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U= حمل موزع بشكل منتظم بالكيلوباسكال (كيلوباسكال أو كيلو نيوتن/م²)

D= أقصى انحراف بالمليمتر (مم)

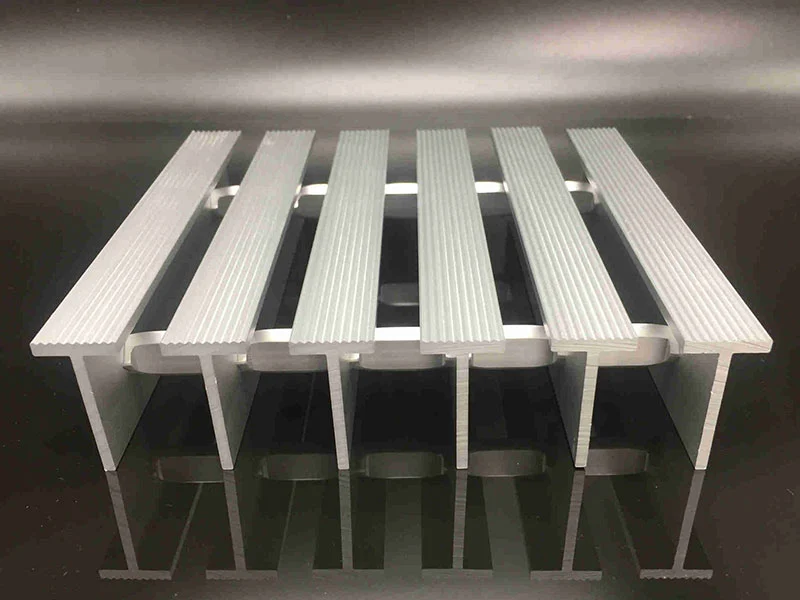

شبكة ألمنيوم ملحومة على شكل حرف T

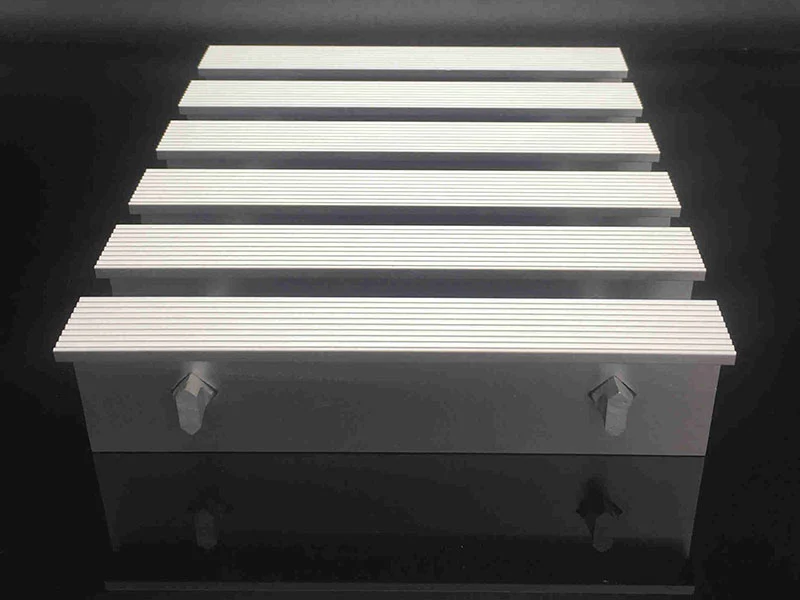

شبك ألمنيوم مضغوط على شكل حرف T

سطح علوي من الشبكة المعدنية الألمنيومية المفرّغة

شبكة الألمنيوم المفلطحة من الأعلى تتميز بخطوط نظيفة وحادة. القضبان العرضية بشكل الماس تكون مستوية مع القضبان الحاملة ويتم تثبيتها بشكل دائم تحت عملية تضفير هيدروليكية مضغوطة.

معالجة السطح

تشطيب المصنع
أنودة
طلاء بالبودرة

نطاق التطبيق

غطاء التصريف
المنصة
الممر
الرف
السياج

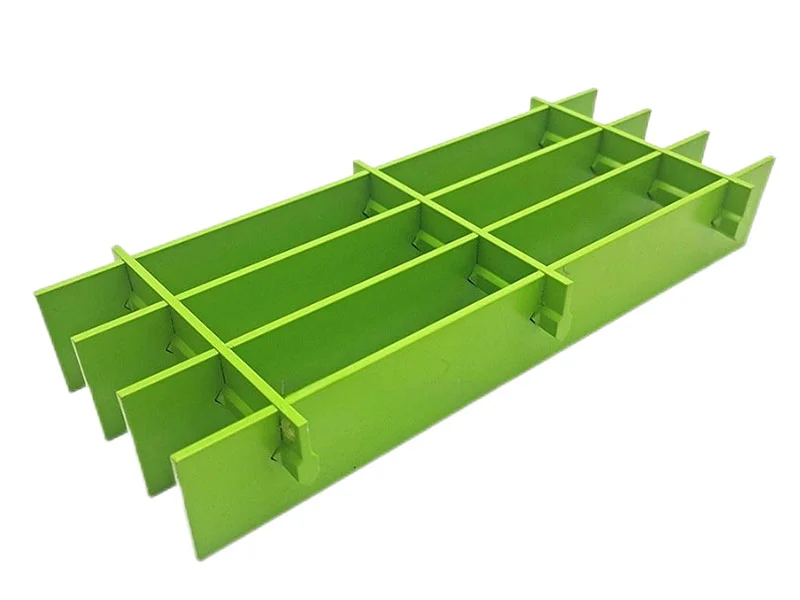

شبك ألمنيوم غاطس بسطح مستوٍ

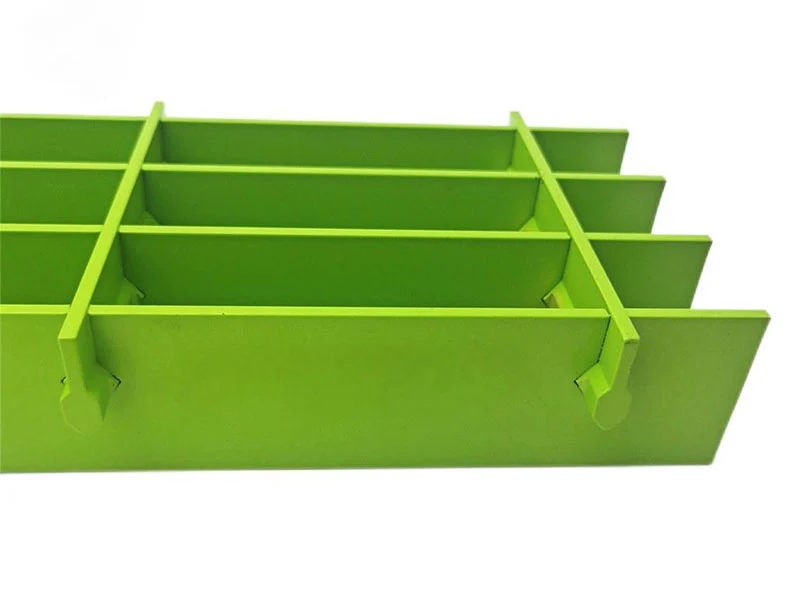

سطح مشبك ألومنيوم متساوي مع الحافة

شبكة ألمنيوم مضغوطة ومثبتة

插接/压锁式铝格栅与横杆齐平，增加了接触面积。扁平铝材与横杆经过精密开槽后通过液压压合形成紧密锁定，其承载能力优于传统铝格栅。该格栅可提供多种间距，以满足《美国残疾人法案》（1991年7月）规定的1/4英寸或1/2英寸开口要求。插接/压锁式铝格栅外观美观、连接牢固，是建筑装饰产品的又一绝佳选择。可提供防滑和锯齿表面。

表面处理

哑光饰面
阳极氧化
粉末喷涂

应用范围

排水沟盖板
平台
走道
货架
围栏

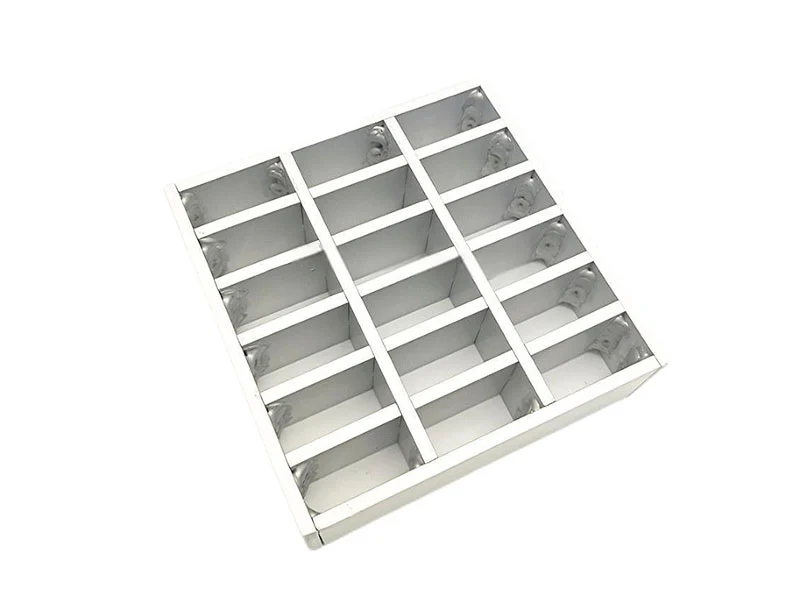

شبكة ألمنيوم مضغوطة ومثبتة

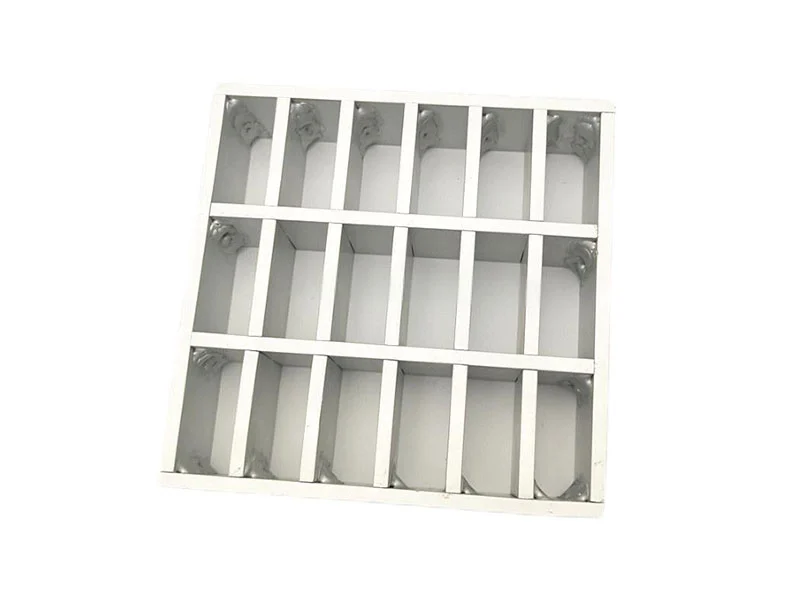

شبكة ألمنيوم مثبتة بالضغط

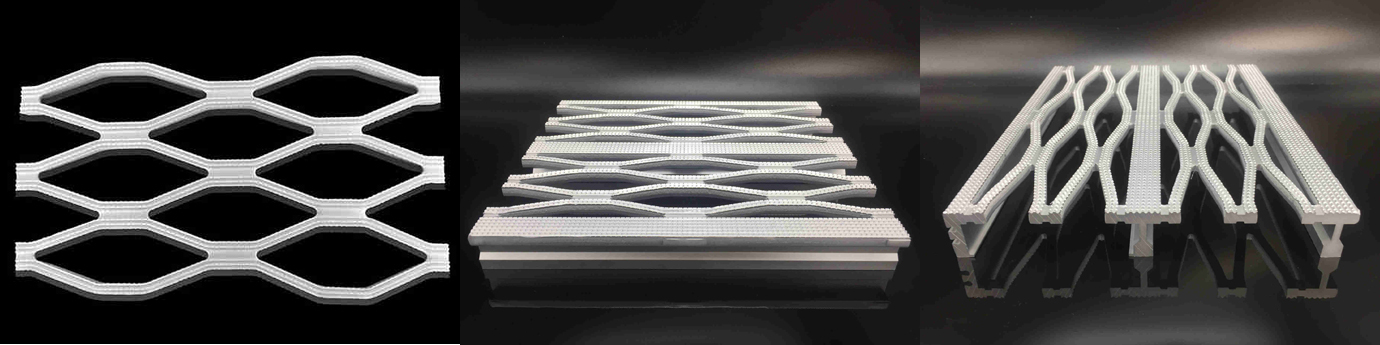

ممر ألمنيوم

تُستخدم منتجات الممرات المصنوعة من الألمنيوم على نطاق واسع في المنشآت الصناعية والتجارية، وتتوافق المنتجات مع معايير السلامة OSHA وقوانين البناء. يمكن تعليق ممرات الألمنيوم من الأسقف، أو تركيبها على الأرض أو بجوار المباني، أو تركيبها على الجدران الخارجية للمباني.

ممر الألمنيوم

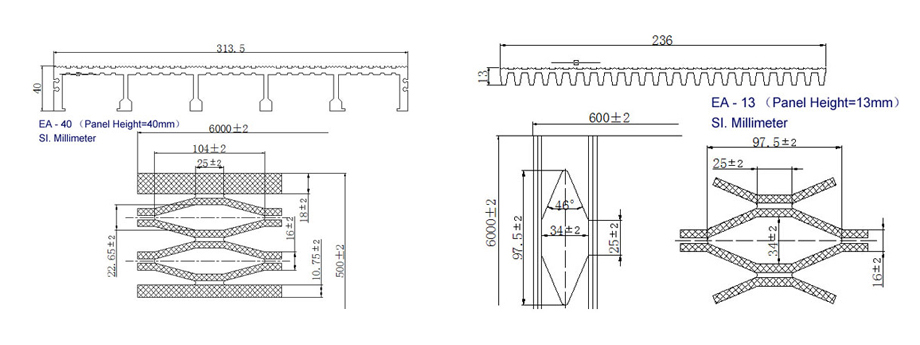

رسومات نموذجية لممرات الألمنيوم

جدول الأحمال والانحرافات لممرات الألمنيوم

النوع	التخطيط		المدى 500	المدى 600	المدى 700	المدى 800	المدى 900	المدى 1000
EWG13	لوحة مفردة	U	4.70	2.70	1.50	0.80	0.60
EWG13	لوحة مفردة	D	2.50	3.00	3.50	4.00	4.50
EWG22	لوحة مفردة	U	9.40	6.30	4.20	2.90	2.10	1.40
EWG22	لوحة مفردة	D	2.50	3.00	3.50	4.00	4.50	4.90
EWG13	لوحة مزدوجة	U	6.60	3.80	2.10	1.10	0.80
EWG13	لوحة مزدوجة	D	2.50	3.00	3.50	4.00	4.50
EWG22	لوحة مزدوجة	U	13.20	8.80	5.90	4.10	2.90	2.00
EWG22	لوحة مزدوجة	D	2.50	3.00	3.50	4.00	4.50	4.90

النوع	التخطيط		المدى 750	المدى 900	المدى 1050	المدى 1200	المدى 1350	المدى 1500	المدى 1650	المدى 1800	المدى 1950	المدى 2100	المدى 2250	المدى 2400
EWG30	لوحة مفردة	U	22.80	13.10	8.20	5.50	3.80	2.80	2.00	1.60	1.20	0.90	0.70	0.60
EWG30	لوحة مفردة	D	3.70	4.60	5.10	5.90	6.60	7.40	8.20	8.90	9.60	10.40	11.20	11.90
