معيار اختبار قدرة التحمل للشبكات الفولاذية في ممرات الصيانة لمحطات الطاقة الشمسية الكهروضوئية

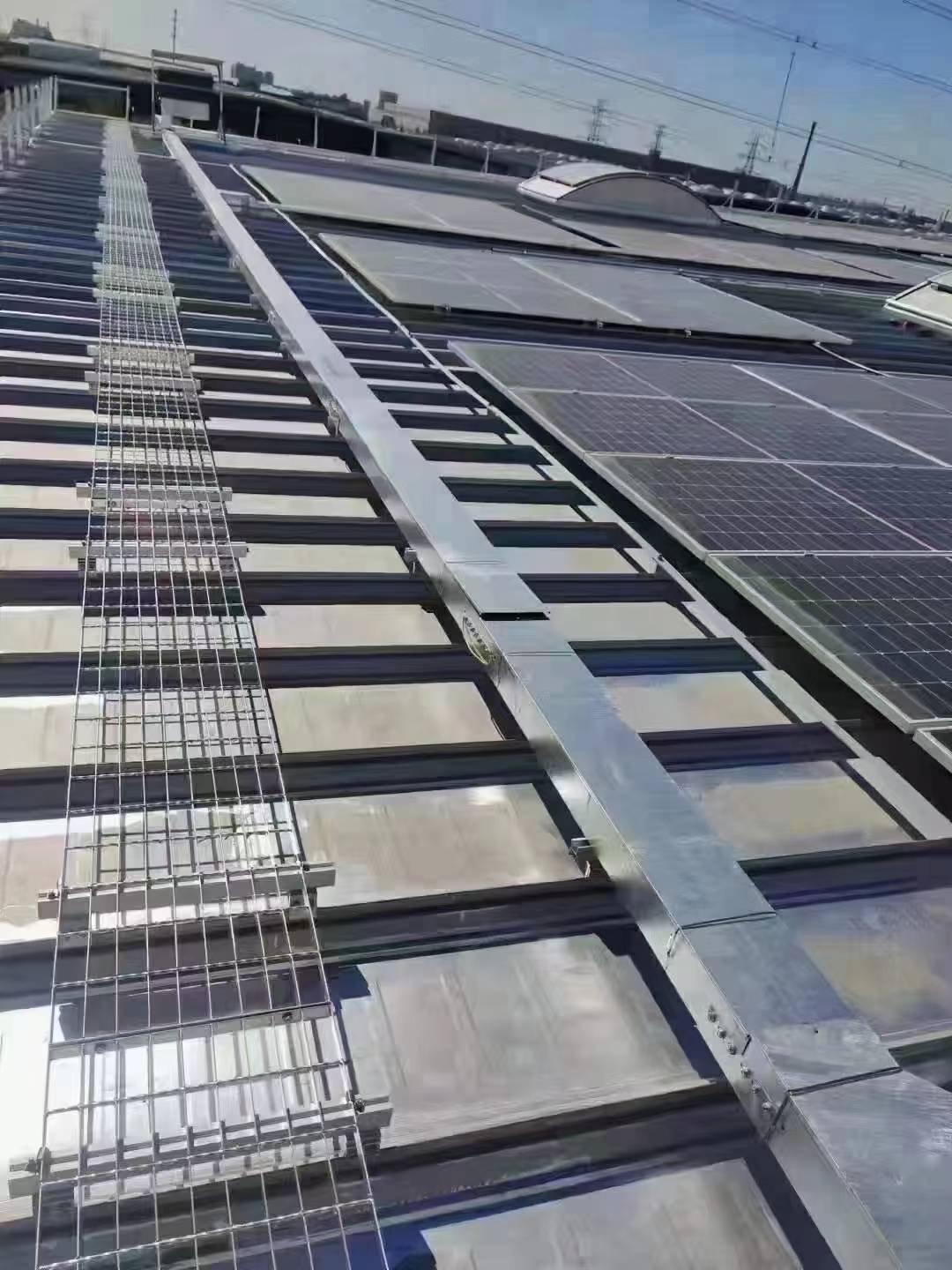

سلامة ممر الصيانة في محطة الطاقة الكهروضوئية ترتبط ارتباطاً مباشراً بكفاءة عمل معدات الصيانة وطاقم التشغيل والصيانة. وباعتبارها الهيكل الحامل الرئيسي، فإن معيار اختبار قدرة التحمل لشبكة الصلب الخاصة بممر الصيانة يعتبر بالغ الأهمية بشكل خاص. ستحلل هذه المقالة بشكل شامل متطلبات اختبار قدرة التحمل لشبكة الصلب في محطة الطاقة الكهروضوئية من ثلاثة جوانب: معايير قدرة التحمل، طرق الاختبار، والاحتياطات.

1. شرح تفصيلي لمعايير اختبار قدرة التحمل

قدرة التحمل التصميمية

وفقاً لمتطلبات "كود الأحمال على المنشآت الإنشائية" (GB 50009-2012)، يجب أن تكون شبكة الصلب لممر الصيانة قادرة على تحمل 1.5 ضعف الحمل التصميمي لضمان السلامة تحت الأحمال القصوى.

بشكل عام، يجب أن تتمتع شبكة الصلب في محطات الطاقة الكهروضوئية بقدرة تحمل موزعة تبلغ 250 كجم/م² أو أكثر، وقد تتطلب السيناريوهات ذات الأحمال العالية المحددة معايير تحمل أعلى.

اختبار الحمل الموضعي

بالنسبة للضغط الموضعي عند نقاط وقوف طاقم الصيانة أو نقاط مرور المعدات، يجب أن تتحمل الشبكة حملاً مركزاً يزيد عن 200 كجم عند نقطة واحدة دون تشوه واضح أو كسر.

قابلية التكيف مع الأحمال الديناميكية

في بيئات الاستخدام عالية التردد، يجب أن تخضع الشبكة لاختبارات الحمل الديناميكي لضمان عدم تعرضها لتلف الإجهاد تحت دورات ضغط متعددة.

2. طرق اختبار قدرة التحمل

اختبار الحمل الثابت

الخطوات: تثبيت الشبكة على العارضة الداعمة، وتطبيق حمل ثابت بمقدار 1.5 ضعف الحمل التصميمي، والاستمرار لأكثر من 5 دقائق، ومراقبة حدوث تشوه دائم أو تلف هيكلي.

الهدف: ضمان بقاء الشبكة مستقرة حتى تحت الأحمال العالية.

اختبار الحمل المركز

الخطوات: تطبيق حمل مركّز يزيد عن 200 كجم عند نقطة محددة على الشبكة (مثل المركز أو منتصف المسافة بين نقاط الدعم) لاختبار قدرة التحمل الموضعية للشبكة.

الهدف: تقييم قدرة الشبكة على مقاومة التشوه والكسر الموضعي، خاصة أداؤها في سيناريوهات العمل الفردي أو نقل المعدات.

اختبار الإجهاد

الخطوات: محاكاة ظروف الاستخدام المتكرر، وتطبيق دورات ضغط متعددة على الشبكة، ومراقبة حدوث تشققات أو تدهور في الأداء عند نقاط الإجهاد.

الهدف: ضمان قدرة الشبكة على تحمل الاستخدام طويل الأمد وإطالة عمر المنتج.

3. العوامل الرئيسية المؤثرة على قدرة التحمل

قوة المواد

تُصنع الشبكات الفولاذية في الغالب من الفولاذ منخفض الكربون أو الفولاذ المقاوم للصدأ، ويؤثر اختيار المواد مباشرة على قدرة التحمل. كما أن الجلفنة بالغمس الساخن يمكن أن تحسن أداء مقاومة التآكل، مما يطيل بشكل غير مباشر استقرار أداء التحمل.

حجم الشبكة

يحتاج حجم الشبكة أو تباعد الفتحات إلى تصميم معقول. فالكبر المفرط قد يقلل من قدرة التحمل العامة، بينما يؤدي الصغر المفرط إلى زيادة استخدام المواد مما يرفع التكاليف.

جودة اللحام

تقنية اللحام عالية الجودة تضمن ترابطاً محكماً بين العارضة والفولاذ المسطح، مما يحسن القوة الهيكلية العامة.

طريقة التركيب

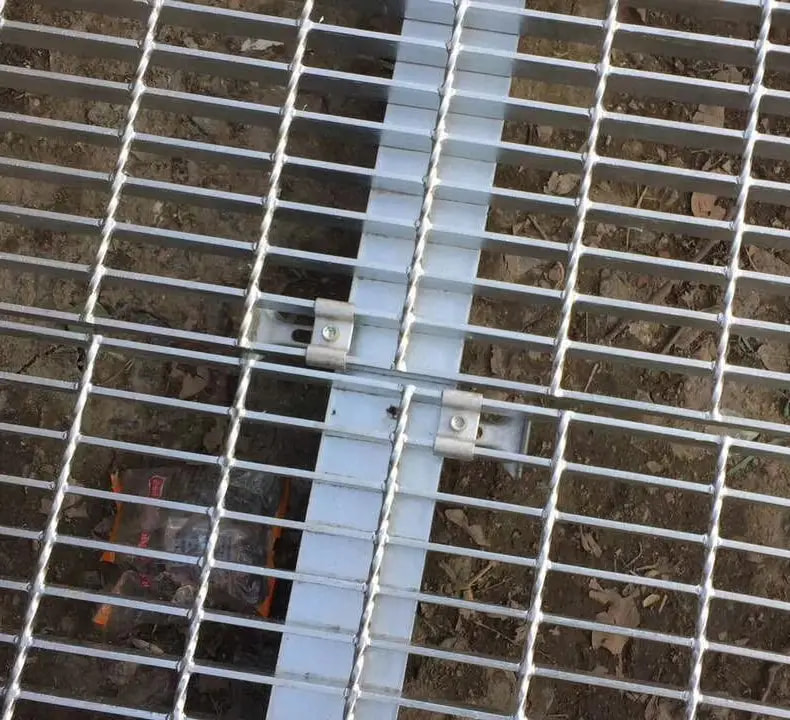

مدى ثبات الشبكة على العارضة الداعمة يؤثر مباشرة على أداء التحمل. فقد يؤدي التركيب غير الصحيح إلى اختلال توازن القوى الموضعية.

5. احتياطات اختبار قدرة التحمل

بيئة الاختبار

يجب أن يكون موقع الاختبار مستوياً لضمان دقة البيانات.

عند الاختبار في بيئات رطبة أو منخفضة الحرارة، يجب مراعاة مقاومة التآكل والأداء في درجات الحرارة المنخفضة للمادة.

معايرة أدوات الاختبار

استخدام معدات ضغط معتمدة لتجنب أخطاء بيانات الاختبار.

ضمان السلامة

أثناء عملية الاختبار، التأكد من خلو الموقع من الأفراد غير المعنيين لتجنب الإصابات الناتجة عن التلف العرضي للمعدات.

معيار اختبار قدرة التحمل لشبكة الصلب لممر صيانة محطة الطاقة الكهروضوئية هو الأساس لضمان سلامة الأفراد واستقرار تشغيل المعدات. فقط من خلال الاختبار الدقيق وفقاً للمعايير الوطنية واختيار شبكات عالية الجودة تلبي متطلبات التحمل يمكننا تقليل مخاطر السلامة إلى أدنى حد وتحسين كفاءة التشغيل والصيانة للمحطة.
