شبكة الصلب المصنوعة من الحديد المشغول في الملعب

شبكة الصلب المصنوعة من الفولاذ للممرات العلوية في الاستاد هي منتج من منتجات الهياكل الفولاذية المستخدمة في الممرات العلوية للاستاد. سوف نقدم فيما يلي خصائصها وسيناريوهات تطبيقها ونقاط تركيبها وغيرها من الجوانب.

الخصائص

قوة عالية وقدرة تحمل عالية: تُصنع من الفولاذ المسطح الحامل والقضبان العرضية الملحومة معًا بمسافات معينة في الاتجاهين الطولي والعرضي. تتميز بهيكل متين وقوة عالية وقدرة تحمل عالية، ويمكنها تحمل وزن الموظفين والمعدات ذات الصلة، وضمان الثبات والموثوقية تحت الأحمال الثابتة أو الديناميكية.

خاصية مقاومة الانزلاق الجيدة: عادةً ما يتم معالجة السطح بمعالجة مضادة للانزلاق، مثل استخدام الفولاذ المسطح المسنن أو معالجة خاصة للسطح لزيادة الاحتكاك، مما يقلل بشكل فعال من حوادث الانزلاق للأشخاص عند المشي ويضمن سلامة الاستخدام.

أداء جيد للتهوية والإضاءة: يسمح هيكل الشبكة الفريد بتدفق الهواء بحرية، مما يحسن ظروف التهوية في منطقة مدرجات الاستاد، ويسمح بمرور الضوء، مما يعزز تأثير الإضاءة ويقلل الاعتماد على الإضاءة الاصطناعية خلال النهار.

مقاومة قوية للتآكل: تُصنع عمومًا من الفولاذ الكربوني وتخضع لمعالجة مضادة للتآكل مثل الجلفنة بالغمس الساخن. يمكن استخدامها لفترة طويلة في بيئة مزدحمة وكثيرة الاستخدام مثل الاستاد دون صدأ أو تآكل، مما يطيل عمر الخدمة ويقلل من تكرار الاستبدال والصيانة.

جميلة وسهلة التنظيف: يمكن للخطوط البسيطة ونمط الشبكة الفريد أن يندمجا مع الطراز المعماري للصالات الرياضية الحديثة، مما يعزز جمال المبنى، ولا يتراكم عليها الأوساخ أو المطر أو الثلج أو الماء. تتمتع بقدرة قوية على التنظيف الذاتي وسهلة الصيانة.

هيكل خفيف وسهل الرفع: الوزن خفيف نسبيًا، مما يسهل النقل والرفع. يمكن أن يوفر تكاليف العمالة والوقت أثناء عملية التركيب ويحسن كفاءة البناء.

سيناريوهات التطبيق

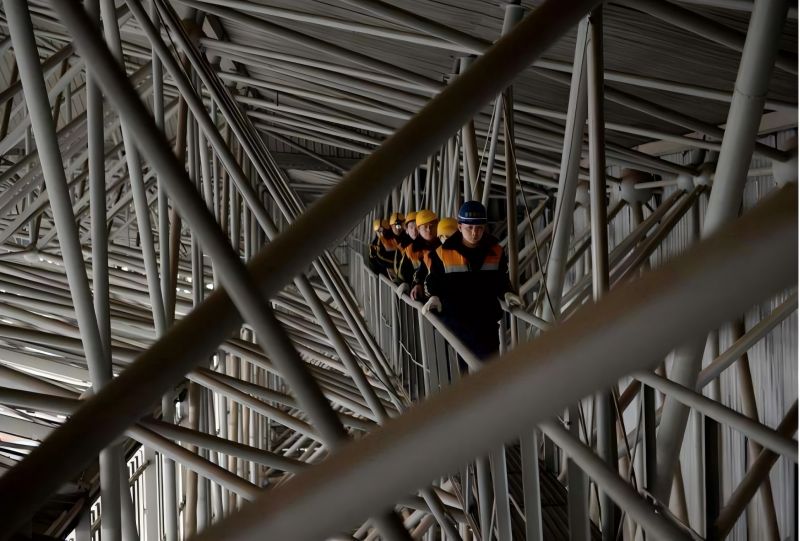

ممر الصيانة: الممر المخصص للصيانة والمقام فوق المسرح أو أمامه في الاستاد، ويستخدم من قبل الموظفين لتركيب وصيانة المرافق المساعدة مثل الإضاءة والصوت وآلات المسرح.شبكة الصلبتُستخدم على نطاق واسع في ممرات الصيانة بسبب مزاياها العديدة.

تطبيق الأسقف: يمكن استخدامها لسقف مدرجات الاستاد، حيث يمكنها تحمل حمولة معينة وتلبية متطلبات التهوية والإضاءة والجمال.

السلالم والممرات: تُركب على السلالم والممرات وأجزاء أخرى من مدرجات الاستاد لتوفير سطح مرور آمن وموثوق للمتفرجين والموظفين.

نقاط التركيب

التحضير: قبل شراء شبكة الصلب، من الضروري التواصل مع الشركة المصنعة، وتقسيم الرسومات، وعمل فتحات في الأعمدة والعوارض والأجزاء الأخرى التي تحتاج إلى فتحات مسبقًا. وفي الوقت نفسه، يجب على موظفي إدارة الجودة في الموقع فحص نوع ومواصفات وطلاء وجودة المظهر لشبكة الصلب الواردة بعناية، وفحص الرسومات التصميمية ووثائق شهادة الجودة.

معالجة الأساس: بعد قبول الهيكل، وقبل رفع الألواح، يجب إزالة الزيت والطلاء والحطام من العوارض الفولاذية بعناية لضمان أن سطح العارضة الفولاذية نظيف ومستوٍ.

ظروف التمديد: يجب أن يتم تركيب شبكة الصلب بعد اكتمال العارضة الفولاذية المقابلة ووضع الطلاء الوسيط وطلاء مثبط اللهب، ولا يمكن تمديدها إلا بعد الربط النهائي للبراغي عالية القوة، ونجاح لحام عوارض الأرضية، وإزالة لوحة بدء القوس، وملء العقدة بالطلاء الوسيط وطلاء مثبط اللهب، واكتمال التركيب المؤقت.

التحديد والتمديد: وفقًا لمخطط تمديد شبكة الصلب، يتم قياس وتحديد خط موضع التمديد ووضع علامة عليه على المستوى العلوي للعارضة الفولاذية بخطوط الحبر لضمان دقة تمديد شبكة الصلب.

الرفع والوضع: عند رفع شبكة الصلب، لمنع التشوه، يجب استخدام حبال ناعمة أو إضافة مطاط عند زوايا حبل السلك وشبكة الصلب أو استخدام وسائد تحت شبكة الصلب، وربطها بإحكام. بعد الرفع إلى الموقع المحدد، يجب تسوية الألواح وضغطها بدقة وفقًا لمخطط تمديد شبكة الصلب ومتطلبات المواصفات، وتثبيتها بشكل متماثل.

طريقة التثبيت: بشكل عام، يتم استخدام اللحام للتثبيت، مع نقطة لحام كل 500 مم على الجانب، ولحام زاوية فولاذية 4 مم، وطول لحام 20 مم، وفجوة تركيب لشبكة الصلب تتراوح بين 5-10 مم، ويمكن تعديلها وفقًا للوضع الفعلي في الموقع. بعد اللحام، يجب إزالة خبث اللحام والتناثر، ويتم وضع طبقتين من طلاء الزنك الغني يدويًا.

الصيانة

الفحص الدوري: فحص شبكة الصلب الخاصة بممر الحصان بانتظام للتحقق من وجود تشوه أو ارتخاء أو تشقق في اللحامات وغيرها. إذا وجدت أي مشكلة، يجب إصلاحها أو استبدالها في الوقت المناسب.

تنظيف السطح: تنظيف الغبار والحطام على سطح شبكة الصلب بانتظام للحفاظ على نظافة السطح لضمان قدرتها على التنظيف الذاتي وجمالها.

المعالجة المضادة للتآكل: بالنسبة لشبكة الصلب المجلفنة بالغمس الساخن، إذا تم العثور على تلف في طبقة الجلفنة، يجب إصلاحها في الوقت المناسب. يمكن استخدام معالجة مضادة للتآكل مثل طلاء الزنك الغني لإطالة عمر خدمة شبكة الصلب.

الحالة النموذجية 1

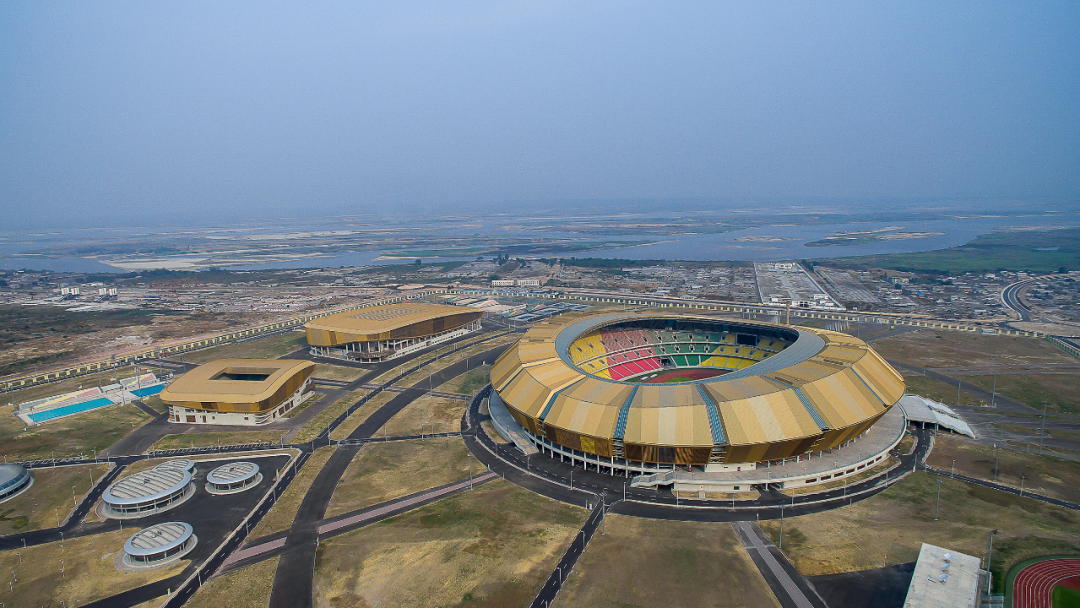

مشروع بناء استاد برازافيل

موقع المشروع: جمهورية الكونغو

مساحة المشروع: ممرات الاستاد وحمام السباحة العلوية

مواصفات شبكة الصلب: G205/30/100، قضيب تحمل 20x5 مم، مسافة 30x100 مم

كمية المشروع: 65 طنًا

يشمل استاد الكونغو برازافيل استادًا يتسع لـ 60,000 متفرج وساحة تدريب، ومركزًا مائيًا يتسع لـ 2,000 متفرج، وصالة رياضية داخلية تتسع لـ 10,000 متفرج، وأنظمة الطرق والتشجير، ومواقف السيارات، ومشاريع شبكات المرافق العامة المحيطة. يبلغ إجمالي قيمة العقد 558 مليون دولار أمريكي. هذا المشروع هو المكان الرئيسي للألعاب الأفريقية الحادية عشرة عام 2015 وأصبح مبنى وطنيًا بارزًا في الكونغو (برازافيل). في أكتوبر 2016، فاز المشروع بجائزة لوبان لمشاريع الجودة الوطنية من جمعية صناعة البناء في الصين.

الحالة النموذجية 2

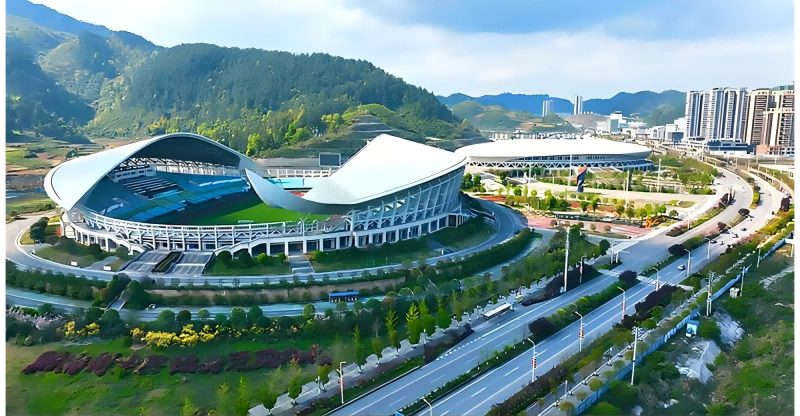

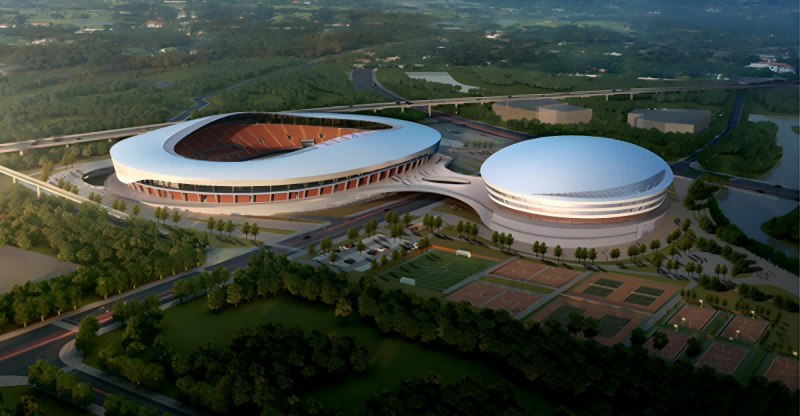

مركز دويون الرياضي الجماهيري (المركز الأولمبي)

مدينة دويون، مقاطعة قويتشو، الصين

مبلغ الاستثمار: 400 مليون يوان

حجم المبنى: مساحة المبنى 64249.34 م²؛ ينقسم هذا المشروع إلى عنصرين فرعيين: استاد وصالة رياضية. يعتمد الهيكل الرئيسي للصالة الرياضية نظام هيكل إطار من الخرسانة المسلحة المصبوبة بالكامل في الموقع، والسقف يعتمد هرمًا مربعًا

نظام هيكل شبكي؛ الاستاد بيضاوي الشكل في الإسقاط الأفقي، ويتكون من ملعب للمنافسات ومدرجات، بإجمالي حوالي 25,000 مقعد.

الغرض من البناء: صالة رياضية، استاد

مواصفات شبكة الصلب:

قضيب تحمل 20x5، مسافة 22 × 100 مم.
